BaseFcPPO5PumpAggr objektet hanterar en pumpmotor som styrs av en frekvensomriktare via fältbussen
 Profibus/dp genom att kommunicera med standard PPO5 protokollet. En huvudkontaktor (elkraft) kan
 också ingå/styras från objektet. Genom att använda PPO5 protokollet kan ärvärden för ström och
 moment läsas av och enklare parametrering göras under drift.

 Aggregatet kan konfigureras med många olika kringkomponenter och körsätten Auto/Man/Lokal mod
 som också har många olika inställningsalternativ.

 Möjliga komponenter förutom motorn och frekvensomriktare:

 - Effektbrytare (MCCB)
 - Kontaktor
 - Säkerhetsbrytare i huvudkrets eller starspärr i manöverkrets
 - Säkring

 Knappar i objektsbilden kan göras osynlig genom att konfigurera attribut i inbyggda
 CompModeA objektet, se CompModeA objektet för mer info. OBS! Att tillhörande objektsbilder
 för aggregatet inte stödjer CompModeA olika texter på knappar start/stopp, dvs dessa
 knappar kan endast visa texten start/stopp och ej Till/Från.

 Motor i objektsbilden kan konfigureras med temperaturövervakning. Se BaseMotor objektet
 för mer info. OBS! Att tillhörande objektsbilder för aggregatet inte stödjer visning av
 BaseMotorns olika temperaturövervakningsalternativ, dvs tempsensor/switch syns inte i bild.

 Pumpobjektet är i princip en kopia av BaseFcPPO5MotorAggr objektet. Önskas mer info och tips
 (Plc kod) se hjälp om det objektet.


 Grafiska symbolen för detta objekt är BaseComponent/BaseFcPPO5PumpAggr.

 Dynamik för symbolen:

  - Grön när motorn är startad (originalfärgen går att ändra).
  - Grå när motorn är redo men ej startad.
  - Gul färg när det är varning (säkerhetsbrytare från eller aggregatet förreglad mm).
  - Röd färg när det är fel (effektbrytare utlöst mm).

  - Triangeln i symbolen roterar 90 grader när pumpen är startad.

    Aktuell mod visas med bokstäver:

    M    Manuell mod
    L    Lokal mod
    LM   Lokal och Manuell mod

    Ingen bokstavsindikering betyder att objektet är i automatik mod (externt styrd).

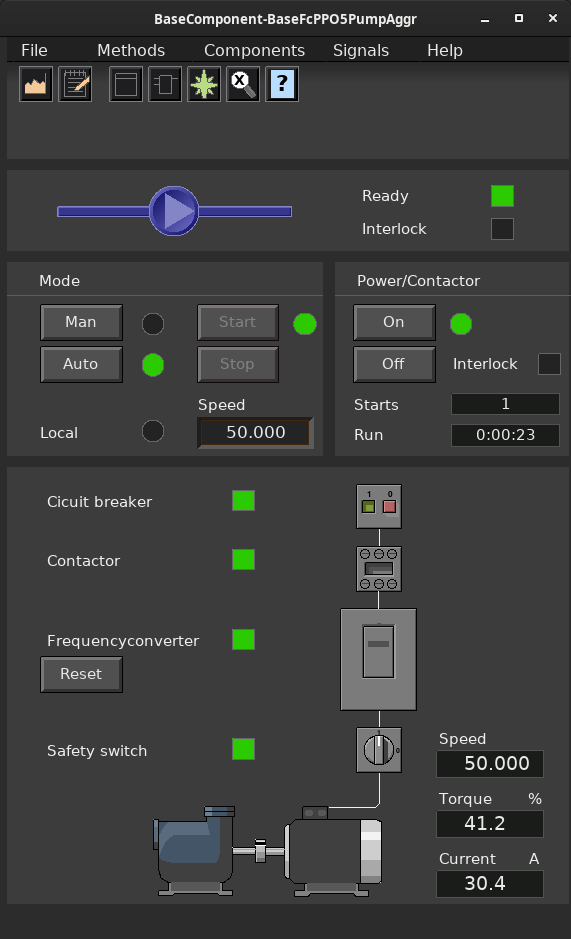

 Objektets metoder (menyval) öppnas med höger musknapp.

 Indikatorer:

  - Ready indikatorn är grön när motorn kan startas.

  - Interlock indikatorn bredvid objektsymbolen är röd när motorn är förreglad att starta,
    objektsymbol blir gul.

  - Start indikatorn bredvid startknappen är grön när driften körs (run).

  - Lokal mod indikatorn visar gult när lokal styrning pågår. Start, stopp knappar
    dimmas. Styrning via Auto/man mod förreglas.

  - Extern indikatorn som kan ses i denna bild (ej nu) visar "mod status" när auto/man mod
    inte styrs/används i objektet. Inga auto/man knappar visas i bilden.

  - Contactor och indikator bredvid knapp On är grön när kontaktorn är dragen. dvs om
    driftsvar/feedback är konfigurerat annars är det tillsignal (Do) som styr färgen.

  - Contactor interlock indikatorn är röd när yttre elkraft-förregling är aktiv, knappar
    för elkraften och start/stopp dimmas, objektsymbol blir gul.

  - Frequencyconverter indikatorn är grön när omriktaren är redo att köras, annars gul.
    Trippar omriktaren blir den röd. Blinkar grön vid uppstart (elkraft till).

  - Safety switch är grön när säkerhetsbrytaren är tillslagen och gul om frånslagen.
   (rött hänglås visas när brytaren är frånslagen)

    Övriga indikatorer är normalt gröna men vid fel blir de röda.

    Visningsfält Starts visar antalet gånger som driften har startats och Run visar total tiden
    driften har varit igång (dagar timmar:minuter:sekunder).

 Knappar:

  - Knappar Auto/Man växlar mod i fjärrstyrning och Start/stoppknappar används för att
    manuellt styra driften i fjärrstyrning (från bild, ej lokalt vid driften).

  - Knappen Start har toggelfunktion, dvs man behöver ej trycka på stopp.

  - Knappar Man/Auto väljer mod vid fjärrstyrning

  - Dimmade Start och Stopp knappar betyder att auto mod gäller (Extern indikator grön).

  - Syns inga knappar alls är ALLTID Extern indikator grön och auto/man bör visas på
    annat sätt.

Konfigurering

 BaseFcPPO5PumpAggr objektet har diverse olika konfigurationer och inställningar som behöver gås igenom:


 - 24 olika komponentalternativ beroende på den elektriska utformningen.

 - Objektsbild (inställningar i bilden)

 - Profibus/dp konfiguration (BaseFcPPO5PbModule))

 - IO signaler (som ska/kan kopplas)

 - Övervakning och felhantering (larmtexter mm)

 - Mod (körsätt, objekt CompModeA)

 - Plc kod (funktionsobjektet BaseFcPPO5MotorAggrFo)

 Se objektet BaseFcPPO5MotorAggr för konfiguration.


• BaseFcPPO5MotorAggr
• BaseFcPPO5MotorAggrFo
• BaseFcPPO5PbModule
• BaseFcPPO5MotorAggrSim
• CompModeA
• BaseMotor

  Superklass, klicka på länk BaseFcPPO5MotorAggr för mer beskrivning om objektattributet.

  Dokumentation och bild för pumpen (ej motorn), klicka på länk BasePump för mer
  beskrivning om objektattributet.
