BaseFanAggr objektet hanterar en fläktmotor som styrs av en kontaktor med många olika
 kringkomponenter (12st olika konfigurationer) och körsätten Auto/Man/Lokal mod som
 också har många olika inställningsalternativ.

 Möjliga komponenter förutom motorn och kontaktorn:

 - Effektbrytare (MCCB)
 - Överströmsskydd (motorskydd)
 - Säkerhetsbrytare
 - Säkring

 Fläktobjektet är i princip en kopia av BaseMotorAggr objektet. Önskas mer info och tips
 (Plc kod) se hjälp om det objektet.


 Grafiska symbolen för detta objekt är BaseComponent/FanAggr.

 Dynamik för symbolen:

  - Grön när fläkten är startad (originalfärgen går att ändra).
  - Grå när fläkten är redo men ej startad.
  - Gul färg när det är varning (säkerhetsbrytare från eller aggregatet förreglad).
  - Röd färg när det är fel (motorskydd utlöst mm).

  - Triangeln i symbolen roterar 90 grader när fläkten är startad.

    Aktuell mod visas med bokstäver:

    M    Manuell mod
    L    Lokal mod
    LM   Lokal och Manuell mod

    Ingen bokstavsindikering betyder att objektet är i automatik mod (externt styrd).

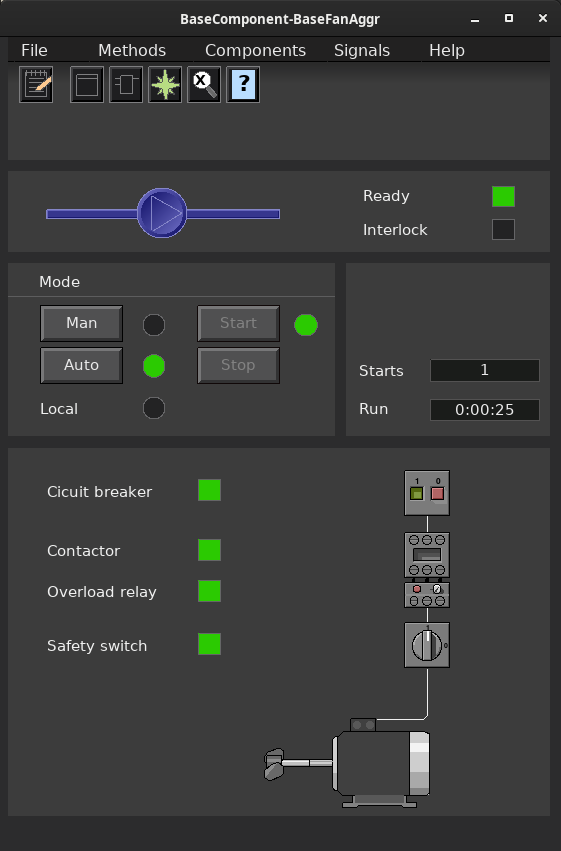

 Objektets metoder (menyval) öppnas med höger musknapp.

 Indikatorer:

  - Ready indikatorn är grön när fläkten kan startas.

  - Interlock indikatorn är röd när fläkten är förreglad att starta, objektsymbol blir gul.

  - Start indikatorn bredvid startknappen är grön när driften körs.

  - Lokal mod indikatorn visar gult när lokal styrning pågår. Start, stopp knappar
    dimmas. Styrning via Auto/man mod förreglas.

  - Extern indikatorn som kan ses i denna bild (ej nu) visar "mod status" när auto/man mod
    inte styrs/används i objektet. Inga auto/man knappar visas i bilden.

  - Motorindikator och objektsymbol är grön när fläkten är startad.

  - Contactor är grön när kontaktorn är dragen. dvs om driftsvar/feedback är konfigurerat
    annars är det styrsignalen (Do) som styr färgen.

  - Safety switch är grön när säkerhetsbrytaren är tillslagen och gul om frånslagen.
   (rött hänglås visas när brytaren är frånslagen)

    Övriga indikatorer är normalt gröna men vid fel blir de röda.

    Visningsfält Starts visar antalet gånger som driften har startats och Run visar total tiden
    driften har varit igång (dagar timmar:minuter:sekunder).


 Knappar Auto/Man växlar mod i fjärrstyrning och Start/stoppknappar används för att
 manuellt styra driften i fjärrstyrning (från bild, ej lokalt vid driften).

  - Knappen Start har toggelfunktion, dvs man behöver ej trycka på stopp.

  - Knappar Man/Auto väljer mod vid fjärrstyrning

  - Dimmade Start och Stopp knappar betyder att auto mod gäller (Extern indikator grön).

  - Syns inga knappar alls är ALLTID Extern indikator grön och auto/man bör visas på
    annat sätt.

Konfigurering

 Se BaseMotorAggr objektet.


  Se BaseMotorAggr objektet.

 Se BaseMotorAggr och CompModeD objekten.


 Se BaseMotorAggr objektet.


 För PLC programmering används funktionsobjektet BaseMotorAggrFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.

 Se BaseMotorAggr objektet för mer tips om kodning.

 För simulering använder man funktionsobjektet BaseMotorAggrSim.


• BaseMotorAggrFo
• BaseMotorAggrSim
• BaseMotorAggr
• CompModeD

 Superklass, klicka på länk BaseMotorAggr för mer beskrivning om objektattributet.

  Dokumentation och bild för fläkten (ej motorn), klicka på länk BaseFan för mer
  beskrivning om objektattributet.
