BaseC3WayValve objektet hanterar en analog orderutgång och en analog positionsingång och
 två digitala ingångar för ventilens stoppgränslägen samt Auto/Man mod. Alla ingångar
 går att konfigurera (välja bort).

 Auto/man mod kan konfigureras på flera sätt, se objekt CompModeAM.

 Lokal mod styrning hanteras INTE av detta objekt förutom indikering i bilder och att
 ett larm genereras när lokal mod aktiveras "utifrån".

 Funktionen (PLC programmen) för detta objekt ligger i själva verket i BaseActuatorA
 och CompModeAM objekten. Objektet som sådan tillför egentligen bara ventilsymboler i
 objektsbilden och objektsymbolen.


 Grafiska symbolen för detta objekt är BaseComponent/C3WayValve

 Dynamik:

   En trevägsventil har tre portar där en port alltid är öppen till en annan (shuntventil).
   Portarna (trianglar) som kan stängas är märkta med linjer.

  - Originalfärgen när ventilens alla portar INTE är stängda eller när inga gränslägen
    och ingen positionsgivare är konfigurerad.
  - Vit färg på den port (triangel) som är helt stängd.
  - Gul färg när det är varning (bl.a lokalt läge).
  - Röd blinkande färg när det är fel.

    Aktuell mod visas med bokstäver:

    M    Manuell mod
    L    Lokal mod
    LM   Lokal och Manuell mod

    Ingen bokstavsindikering betyder att objektet är i automatik mod (externt styrd).

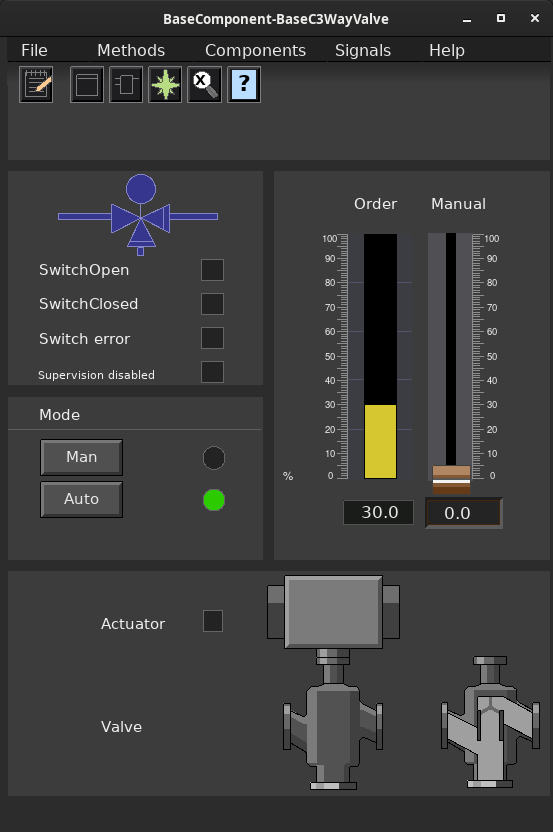

    Objektets metoder (menyval) öppnas med höger musknapp.


 Skalan och staplar "Position" "Order" "Manual" följer inställningar i objekt BaseActuatorA
 attributen PresMaxLimit, PresMinLimit i Order attributet (Ao signalen). Dessa attribut går
 att ändra tillfälligt online genom att klicka med musen i bilden.

 Dom olika moder Auto/Manuell som kan förekomma hanteras utav mod objektet
 CompModeAM som ligger i objekt BaseActuatorA, Se dessa objekt för mer info.


 Övervakning och viss felhantering hanteras utav BaseActuatorA objektet, Se
 detta objekt för mer info.

Konfigurering

 BaseC3WayValve objektet hanterar 8 olika alternativ beroende på ställdonets utformning, se
 superklass BaseCValve för mer info.

 Objektet innehåller signaler som ska kopplas till I/O kanaler, se superklass BaseCValve
 för mer info.

 För PLC programmering används funktionsobjektet BaseCValveFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.

 För simulering använder man funktionsobjektet BaseCValveSim.


• BaseCValve
• BaseCValveFo
• BaseActuatorA
• CompModeAM

 Superklass, klicka på länk BaseCValve för mer beskrivning om BaseC3WayValve objektets attribut mm.
