Mod objektet CompModeAM hanterar en manöverbild med Auto/Man knappar för att styra
 en drift med en analog styrsignal.

 Körsätt som kan konfigureras:

 - Fjärr mod auto/man  Driftens auto/manuell mod styrs av knappar i bilden
 - Fjärr mod extern    Driftens auto/manuell mod styrs av "extern" funktion via PLC programmet

   Lokal mod styrning hanteras INTE av detta objekt förutom indikering i bilder.
   Ett larm kan också genereras när lokal mod aktiveras "utifrån".

   Används i objekten BaseCValve (reglerventil), BaseCDamper(spjällventil) och
   BasePropValve (proportionalventil).

   Närbesläktat objekt med en "extra" digital signal och start/stopp knappar heter
   BaseCompModeA.


 Knappar Auto/Man växlar mod och inmatningsfältets värde används i manuell mod
 som referenssignal för driften i fjärrstyrning.

 - Knappar Man/Auto väljer mod vid fjärrstyrning.

 - Lokal mod indikatorn visar gult när lokal styrning pågår. Indikatorn visas inte i bilden
   om attribut OpNoLocal är 1.

 - När auto/man mod inte styrs/används i objektet visas inga auto/man knappar i bilden dvs
   när attribut OpOnlyAuto är 1.

 - Inmatningsfältet OpRefMan är önskad referensutsignal i manuell mod. Inmatningsvärden
   begränsas av attributen OpMinRefMan och OpMaxRefMan.


Konfigurering

 Mod objekt CompModeAM hanterar en analog orderutgång som kan konfigureras på
 flertalet sätt och innehåller funktioner:

 -Mjuk övergång när man växlar över från auto till manuellt.
 -Larm när objektet är i lokal mod. Kan konfigureras bort.

 Analoga referensutgång styrs av tre olika körsätt:

 -1 Ingång RefAuto från funktionsobjektet och intern auto/man mod.
 -2 Ingång RefAuto från funktionsobjektet och extern auto/man mod.
 -3 Manuell referens från bilden i manuell mod.

  OBS! lokal mod ingången används endast för indikering i bild, dvs påverkar
  inte andra moder eller refernsutgången på något sätt.

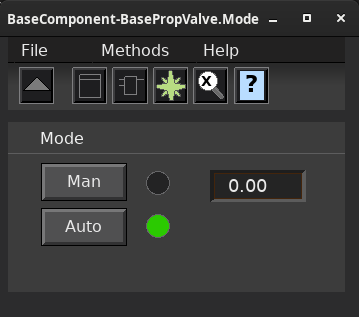

 Bilden ovan visar en konfiguration där objektets alla funktioner används. Operatören
 väljer manuell eller auto mod via knapparna Man/Auto. I auto styrs utgången av
 funktionsobjektets analog ingång RefAuto.

 OBS! Mod Auto eller manuell har ingen backup och därför är "defult mod" vid PLC start alltid
 auto mod.

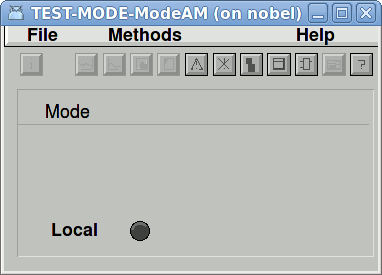

 Bilden visar när både auto/man mod och referensbörvärde i manuell mod styrs utanför
 objektet. Denna konfiguration fås genom att sätta OpAutoOnly till 1. Styrning av
 utgången sker endast via AutoRef ingången. Denna konfiguration används främst i
 ventilobjekt typ BaseCValve när man inte vill ha auto/man styrning i objektet.

 Attributet OpNoLocal är 0 och därför visas den lokala indikatorn i bilden.


 Ingen felhantering förutom B-larm om lokal mod är aktiverad på ingång LocalMode.

 För PLC programmering används funktionsobjektet CompModeAMFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.


• CompModeAMFo
• BaseCompModeA basecomponent_compmodea.html
• BaseCValve basecomponent_basecvalve.html
• BaseCDamper basecomponent_basecdamper.html
• BasePropValve basecomponent_basepropvalve.html

  Påverkas normalt via knapp Auto i objektsbild, nollställs alltid.
  Funktionen på knappen i bilden är "SetDig".

  Påverkas normalt via knapp Man i objektsbild, nollställs alltid.
  Funktionen på knappen i bilden är "SetDig".

  Är hög när aktuell mod är manuell, styrs normalt av funktionsobjektet och knapp i bild. OBS att
  attributet inte har någon backup vilket innebär vid PLC start att ManMode är 0, dvs auto mod
  råder.

  Påverkas via ingång LocalMode i funktionsobjektet och används endast för statusvisning i bild.

  Konfiguerar funktionsobjektet att inte ta hand om auto/man mod. Knappar i bild tas bort.

  Konfiguerar att uppdatering OpRefMan görs i automtik, dvs OpRefMan skrivs över av PLC programmet
  i automatik med värdet på RefAuto. Detta gör att det blir en mjuk övergång på OutRef när man går
  från auto till man mod.

  Konfiguerar funktionsobjektet att inte visa lokal mod indikeringen i bild.

  Referens i manuell mod som kan ändras av operatör i bilden. Uppdateras automatiskt av
  autoreferensen i automatik om OpUpdateManRef är 1.

  Ställer in minsta manuella referensvärde som kan ändras av operatör i bilden.

  Ställer in största manuella referensvärde som kan ändras av operatör i bilden.

  Konfiguerar funktionsobjektet att INTE larma för "lokal mod" när lokal mod aktiveras
  via funktionsobjektets ingång LocalMod.

  Textsträng som visar ett L och M ihop med objektets objektsymbol i bilder, (L)okal, (M)anuell.
  Visas ingen bokstav betyder det att objektet är i auto.

  Larmtext att driftens lokal mod är aktiverad (B-larm).

  Referens som visar vilket objekt funktionsobjektet har blivit knuten (connected) till.
