Fördröjt tillslag med håll-funktion.
Fördröjningen, TimerTime, räknas från positiv flank på 'in'-ingången och mäts
med räknare.
Fördröjningen kan utsträckas genom att tidnedräkningen stoppas då h(o)ld-
signalen är TRUE . Om 'in'-ingången är TRUE nollställs räknaren oberoende
av hld-ingången.
Då tiden gått ut, och om insignalen fortfarande är TRUE blir utgången TRUE.
Utgången blir FALSE då insignalen blir FALSE.
Exempel
I exemplet nedan är TimerTime = 5 sekunder och TimerCount = 250.

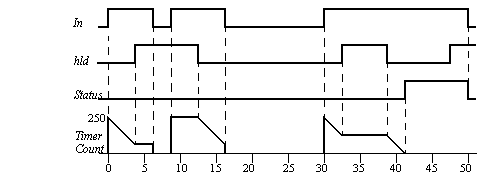

Som framgår av figuren är funktionen exakt som ett Wait-objekt, med
undantag för att aktiv hld-ingång blockerar nedräkningen.
Se även
|
RtBody attributes pwr_sClass_waith |
| Boolean |
in |
in |
Signal som ska fördröjas. |
| Boolean |
hld |
hld |
Anger om håll-funktionen ska användas eller ej. FALSE betyder att tidned
räkning ska göras och TRUE att tidnedräkningen ska stoppas; dvs pausläge. |
| Boolean |
Status |
sts |
Fördröjd signal. S. k. timerstyrning används. |
| Boolean |
StatusOld |
StatusOld |
Senaste In -värde. |
| Int32 |
CountOld |
CountOld |
Räknarvärde vid blockerad nedräkning; dvs. då hld blir TRUE. |
| Boolean |
TimerFlag |
|
Markerar aktiv timer |
| Pointer to Boolean |
TimerNext |
|
Pekar på nästa element i timer kön. |
| UInt32 |
TimerCount |
|
Antal återstående ticks. ( 1 tick = PLC-jobbets bascykeltid.) |
| Pointer to Boolean |
TimerDO |
|
Pekar på ett Do eller Dv objekt eller, om sådant objekt inte används, på
TimerDoDum . Efter tiden TimerTime nollställs den av TimerDo angivna
signalen. |
| Float32 |
TimerTime |
|
Anger, i sekunder, tillslagsfördröjningen.
TimerTime = PLC programmets cykeltid. |
| Boolean |
TimerDODum |
|
Dummy. Om TimerDoDum inte pekar på ett Do eller Dv objekt pekar det hit. |
| Objid |
TimerObjDId |
|
Identity of this object is set at load file creation.
Used by the run time system. |
| Int32 |
TimerAcc |
|
Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
TimerTime . Följande behörigheter är möjliga:
0 -- Ingen ändring tillåten
? 0 -- ändring tillåten. |
| Float32 |
TimerMin |
|
Anger minsta tillåtna värde vid operatörsändring av TimerTime .
TimerMin <= TimerTime <= TimerMax |
| Float32 |
TimerMax |
|
Anger största tillåtna värde vid operatörsändring av TimerTime .
TimerMin <= TimerTime <= TimerMax |
| GraphPlcNode |
| object_type |
103 |
| parameters[0] |
2 |
| parameters[1] |
0 |
| parameters[2] |
1 |
| parameters[3] |
0 |
| subwindows |
0 |
| graphmethod |
0 (standard, individual attributes) |
| graphindex |
0 |
| default_mask[0] |
3 |
| default_mask[1] |
1 |
| segname_annotation |
1 |
| compmethod |
5 |
| compindex |
0 |
| tracemethod |
3 |
| traceindex |
1 |
| executeordermethod |
2 |
| objname |
Waith |
| graphname |
Waith |
| debugpar |
Status |
