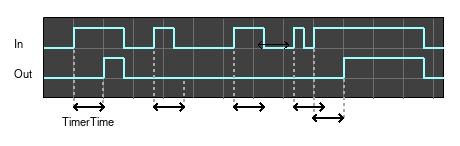

Fördröjt tillslag.
Länkas in i timerkön vid positiv flank på insignalen.
Då fördröjningen TimerTime löpt ut, och om insignalen fortfarande är TRUE
blir utgången TRUE. Utgången blir FALSE då insignalen blir FALSE.
Se även
|
RtBody attributes pwr_sClass_wait |
| Boolean |
in |
in |
Signal som ska fördröjas. |
| Boolean |
Status |
sts |
Fördröjd signal. S. k. timerstyrning används. |
| Boolean |
StatusOld |
StatusOld |
Senaste In -värde. |
| Boolean |
TimerFlag |
|
Markerar aktiv timer |
| Pointer to Boolean |
TimerNext |
|
Pekar på nästa element i timer kön. |
| UInt32 |
TimerCount |
|
Antal återstående ticks. ( 1 tick = PLC-jobbets bascykeltid.) |
| Pointer to Boolean |
TimerDO |
|
Pekar på ett Do eller Dv objekt eller, om sådant objekt inte används, på
TimerDoDum . Efter tiden TimerTime nollställs den av TimerDo angivna
signalen. |
| Float32 |
TimerTime |
|
Anger, i sekunder, tillslagsfördröjningen.
TimerTime = PLC programmets cykeltid. |
| Boolean |
TimerDODum |
|
Dummy. Om TimerDoDum inte pekar på ett Do eller Dv objekt pekar det hit. |
| Objid |
TimerObjDId |
|
Identity of this object is set at load file creation.
Used by the run time system. |
| Int32 |
TimerAcc |
|
Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
TimerTime . Följande behörigheter är möjliga:
0 -- Ingen ändring tillåten
? 0 -- ändring tillåten. |
| Float32 |
TimerMin |
|
Anger minsta tillåtna värde vid operatörsändring av TimerTime .
TimerMin <= TimerTime <= TimerMax |
| Float32 |
TimerMax |
|
Anger största tillåtna värde vid operatörsändring av TimerTime .
TimerMin <= TimerTime <= TimerMax |
|
DevBody attributes |
| Boolean |
ShowTimerTime |
|
Anger om TimerTime ska visas i Wait-objektets symbol eller ej. FALSE
betyder ingen visning och TRUE visning. Enheten är sekunder. |
| PlcNode |
PlcNode |
|
|
| GraphPlcNode |
| object_type |
97 |
| parameters[0] |
1 |
| parameters[1] |
0 |
| parameters[2] |
1 |
| parameters[3] |
0 |
| subwindows |
0 |
| graphmethod |
1 (standard, common attributes) |
| graphindex |
0 |
| default_mask[0] |
1 |
| default_mask[1] |
1 |
| segname_annotation |
1 |
| rtbody_annotation |
1 |
| compmethod |
5 |
| compindex |
0 |
| tracemethod |
3 |
| traceindex |
1 |
| executeordermethod |
2 |
| objname |
Wait |
| graphname |
Wait |
| debugpar |
Status |
| Template Object |
| ShowTimerTime |
1 |
Attributes detail
Signal som ska fördröjas.
Fördröjd signal. S. k. timerstyrning används.
Pekar på nästa element i timer kön.
Antal återstående ticks. ( 1 tick = PLC-jobbets bascykeltid.)
Pekar på ett Do eller Dv objekt eller, om sådant objekt inte används, på
TimerDoDum . Efter tiden TimerTime nollställs den av TimerDo angivna
signalen.
Anger, i sekunder, tillslagsfördröjningen.
TimerTime = PLC programmets cykeltid.
Dummy. Om TimerDoDum inte pekar på ett Do eller Dv objekt pekar det hit.
Identity of this object is set at load file creation.
Used by the run time system.
Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
TimerTime . Följande behörigheter är möjliga:
0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.
Anger minsta tillåtna värde vid operatörsändring av TimerTime .
TimerMin <= TimerTime <= TimerMax
Anger största tillåtna värde vid operatörsändring av TimerTime .
TimerMin <= TimerTime <= TimerMax
Anger om TimerTime ska visas i Wait-objektets symbol eller ej. FALSE
betyder ingen visning och TRUE visning. Enheten är sekunder.
