Class MaskToD
|
| Version |
1.0 |
|
| Modified |
15-JAN-2025 13:23:35.00 |
|
| Kod |
rt_plc_arithm.c |
|

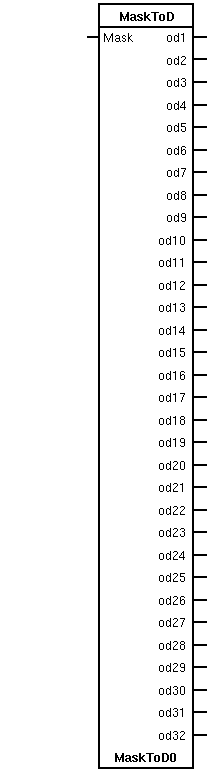

Objektet har en 32-bitar heltals-ingång, och 32 digitala utgångar.
Varje utgång representerar en bit i ingången. När en bit är 1, sätts
motsvarande utgång till sann. och när en bit är 0, sätts utgången till
falsk.
|
RtBody attributes pwr_sClass_MaskToD |
| Int32 |
Mask |
Mask |
Bit mask. |
| Boolean |
od1 |
od1 |
Digital utgång som representerar bit 1. |
| Boolean |
od2 |
od2 |
Digital utgång som representerar bit 2. |
| Boolean |
od3 |
od3 |
Digital utgång som representerar bit 3. |
| Boolean |
od4 |
od4 |
Digital utgång som representerar bit 4. |
| Boolean |
od5 |
od5 |
Digital utgång som representerar bit 5. |
| Boolean |
od6 |
od6 |
Digital utgång som representerar bit 6. |
| Boolean |
od7 |
od7 |
Digital utgång som representerar bit 7. |
| Boolean |
od8 |
od8 |
Digital utgång som representerar bit 8. |
| Boolean |
od9 |
od9 |
Digital utgång som representerar bit 9. |
| Boolean |
od10 |
od10 |
Digital utgång som representerar bit 10. |
| Boolean |
od11 |
od11 |
Digital utgång som representerar bit 11. |
| Boolean |
od12 |
od12 |
Digital utgång som representerar bit 12. |
| Boolean |
od13 |
od13 |
Digital utgång som representerar bit 13. |
| Boolean |
od14 |
od14 |
Digital utgång som representerar bit 14. |
| Boolean |
od15 |
od15 |
Digital utgång som representerar bit 15. |
| Boolean |
od16 |
od16 |
Digital utgång som representerar bit 16. |
| Boolean |
od17 |
od17 |
Digital utgång som representerar bit 17. |
| Boolean |
od18 |
od18 |
Digital utgång som representerar bit 18. |
| Boolean |
od19 |
od19 |
Digital utgång som representerar bit 19. |
| Boolean |
od20 |
od20 |
Digital utgång som representerar bit 20. |
| Boolean |
od21 |
od21 |
Digital utgång som representerar bit 21. |
| Boolean |
od22 |
od22 |
Digital utgång som representerar bit 22. |
| Boolean |
od23 |
od23 |
Digital utgång som representerar bit 23. |
| Boolean |
od24 |
od24 |
Digital utgång som representerar bit 24. |
| Boolean |
od25 |
od25 |
Digital utgång som representerar bit 25. |
| Boolean |
od26 |
od26 |
Digital utgång som representerar bit 26. |
| Boolean |
od27 |
od27 |
Digital utgång som representerar bit 27. |
| Boolean |
od28 |
od28 |
Digital utgång som representerar bit 28. |
| Boolean |
od29 |
od29 |
Digital utgång som representerar bit 29. |
| Boolean |
od30 |
od30 |
Digital utgång som representerar bit 30. |
| Boolean |
od31 |
od31 |
Digital utgång som representerar bit 31. |
| Boolean |
od32 |
od32 |
Digital utgång som representerar bit 32. |
| GraphPlcNode |
| object_type |
11 |
| parameters[0] |
1 |
| parameters[1] |
0 |
| parameters[2] |
32 |
| parameters[3] |
0 |
| subwindows |
0 |
| graphmethod |
0 (standard, individual attributes) |
| graphindex |
0 |
| default_mask[0] |
1 |
| default_mask[1] |
255 |
| segname_annotation |
1 |
| compmethod |
4 |
| compindex |
0 |
| tracemethod |
0 |
| traceindex |
0 |
| executeordermethod |
2 |
| objname |
MaskToD |
| graphname |
MaskToD |
| debugpar |
|
Attributes detail
Digital utgång som representerar bit 1.
Digital utgång som representerar bit 2.
Digital utgång som representerar bit 3.
Digital utgång som representerar bit 4.
Digital utgång som representerar bit 5.
Digital utgång som representerar bit 6.
Digital utgång som representerar bit 7.
Digital utgång som representerar bit 8.
Digital utgång som representerar bit 9.
Digital utgång som representerar bit 10.
Digital utgång som representerar bit 11.
Digital utgång som representerar bit 12.
Digital utgång som representerar bit 13.
Digital utgång som representerar bit 14.
Digital utgång som representerar bit 15.
Digital utgång som representerar bit 16.
Digital utgång som representerar bit 17.
Digital utgång som representerar bit 18.
Digital utgång som representerar bit 19.
Digital utgång som representerar bit 20.
Digital utgång som representerar bit 21.
Digital utgång som representerar bit 22.
Digital utgång som representerar bit 23.
Digital utgång som representerar bit 24.
Digital utgång som representerar bit 25.
Digital utgång som representerar bit 26.
Digital utgång som representerar bit 27.
Digital utgång som representerar bit 28.
Digital utgång som representerar bit 29.
Digital utgång som representerar bit 30.
Digital utgång som representerar bit 31.
Digital utgång som representerar bit 32.
