Class DtoMask
|
| Version |
1.0 |
|
| Modified |
15-JAN-2025 13:23:35.00 |
|
| Kod |
rt_plc_arithm.c |
|

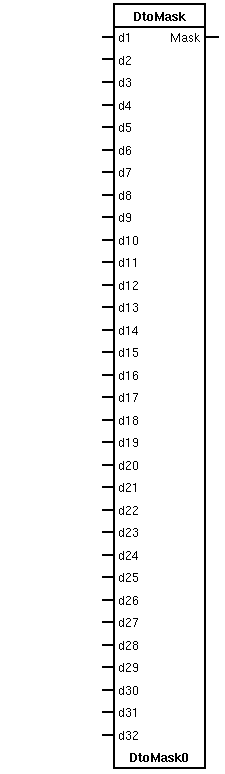

Sammanställer digitala värdet till en bit-mask.
Objektet har 32 digital ingångar och en 32-bits heltals utgång.
Varje ingång representerar en bit i utgången. När en ingång är sann, sätts
motsvarande bit till 1, och när ingången är falsk, sätts biten till 0.
Se även
|
RtBody attributes pwr_sClass_DtoMask |
| Boolean |
d1 |
d1 |
Digital ingång som representerar bit nummer 1. |
| Boolean |
d2 |
d2 |
Digital ingång som representerar bit nummer 2. |
| Boolean |
d3 |
d3 |
Digital ingång som representerar bit nummer 3. |
| Boolean |
d4 |
d4 |
Digital ingång som representerar bit nummer 4. |
| Boolean |
d5 |
d5 |
Digital ingång som representerar bit nummer 5. |
| Boolean |
d6 |
d6 |
Digital ingång som representerar bit nummer 6. |
| Boolean |
d7 |
d7 |
Digital ingång som representerar bit nummer 7. |
| Boolean |
d8 |
d8 |
Digital ingång som representerar bit nummer 8. |
| Boolean |
d9 |
d9 |
Digital ingång som representerar bit nummer 9. |
| Boolean |
d10 |
d10 |
Digital ingång som representerar bit nummer 10. |
| Boolean |
d11 |
d11 |
Digital ingång som representerar bit nummer 11. |
| Boolean |
d12 |
d12 |
Digital ingång som representerar bit nummer 12. |
| Boolean |
d13 |
d13 |
Digital ingång som representerar bit nummer 13. |
| Boolean |
d14 |
d14 |
Digital ingång som representerar bit nummer 14. |
| Boolean |
d15 |
d15 |
Digital ingång som representerar bit nummer 15. |
| Boolean |
d16 |
d16 |
Digital ingång som representerar bit nummer 16. |
| Boolean |
d17 |
d17 |
Digital ingång som representerar bit nummer 17. |
| Boolean |
d18 |
d18 |
Digital ingång som representerar bit nummer 18. |
| Boolean |
d19 |
d19 |
Digital ingång som representerar bit nummer 19. |
| Boolean |
d20 |
d20 |
Digital ingång som representerar bit nummer 20. |
| Boolean |
d21 |
d21 |
Digital ingång som representerar bit nummer 21. |
| Boolean |
d22 |
d22 |
Digital ingång som representerar bit nummer 22. |
| Boolean |
d23 |
d23 |
Digital ingång som representerar bit nummer 23. |
| Boolean |
d24 |
d24 |
Digital ingång som representerar bit nummer 24. |
| Boolean |
d25 |
d25 |
Digital ingång som representerar bit nummer 25. |
| Boolean |
d26 |
d26 |
Digital ingång som representerar bit nummer 26. |
| Boolean |
d27 |
d27 |
Digital ingång som representerar bit nummer 27. |
| Boolean |
d28 |
d28 |
Digital ingång som representerar bit nummer 28. |
| Boolean |
d29 |
d29 |
Digital ingång som representerar bit nummer 29. |
| Boolean |
d30 |
d30 |
Digital ingång som representerar bit nummer 30. |
| Boolean |
d31 |
d31 |
Digital ingång som representerar bit nummer 31. |
| Boolean |
d32 |
d32 |
Digital ingång som representerar bit nummer 32. |
| Int32 |
Mask |
Mask |
Bit-mask. |
| GraphPlcNode |
| object_type |
11 |
| parameters[0] |
32 |
| parameters[1] |
0 |
| parameters[2] |
1 |
| parameters[3] |
0 |
| subwindows |
0 |
| graphmethod |
0 (standard, individual attributes) |
| graphindex |
0 |
| default_mask[0] |
63 |
| default_mask[1] |
1 |
| segname_annotation |
1 |
| compmethod |
4 |
| compindex |
0 |
| tracemethod |
0 |
| traceindex |
0 |
| executeordermethod |
2 |
| objname |
DtoMask |
| graphname |
DtoMask |
| debugpar |
|
Attributes detail
Digital ingång som representerar bit nummer 1.
Digital ingång som representerar bit nummer 2.
Digital ingång som representerar bit nummer 3.
Digital ingång som representerar bit nummer 4.
Digital ingång som representerar bit nummer 5.
Digital ingång som representerar bit nummer 6.
Digital ingång som representerar bit nummer 7.
Digital ingång som representerar bit nummer 8.
Digital ingång som representerar bit nummer 9.
Digital ingång som representerar bit nummer 10.
Digital ingång som representerar bit nummer 11.
Digital ingång som representerar bit nummer 12.
Digital ingång som representerar bit nummer 13.
Digital ingång som representerar bit nummer 14.
Digital ingång som representerar bit nummer 15.
Digital ingång som representerar bit nummer 16.
Digital ingång som representerar bit nummer 17.
Digital ingång som representerar bit nummer 18.
Digital ingång som representerar bit nummer 19.
Digital ingång som representerar bit nummer 20.
Digital ingång som representerar bit nummer 21.
Digital ingång som representerar bit nummer 22.
Digital ingång som representerar bit nummer 23.
Digital ingång som representerar bit nummer 24.
Digital ingång som representerar bit nummer 25.
Digital ingång som representerar bit nummer 26.
Digital ingång som representerar bit nummer 27.
Digital ingång som representerar bit nummer 28.
Digital ingång som representerar bit nummer 29.
Digital ingång som representerar bit nummer 30.
Digital ingång som representerar bit nummer 31.
Digital ingång som representerar bit nummer 32.
