| Volume pwrb | |
| Attributes: Runtime | Development | System | Template | Detail C Binding: Struct | Class ClassTree | INDEX NO INDEX |
|
Class DsFastConf
|
||
|---|---|---|
| Version | 1.0 | |
| Modified | 15-JAN-2025 13:23:36.00 | |
Innehåller attribut för enskilt DsFast-jobb. I varje nod där mätdata för snabbkurvor ska lagras behövs ett DsFast-jobb som genomsöker nodens (= lokala ) datalagringsobjekt, DsFast objekt.

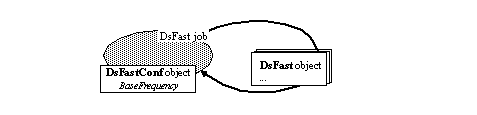

DsFast Job with Matching ObjectsTips

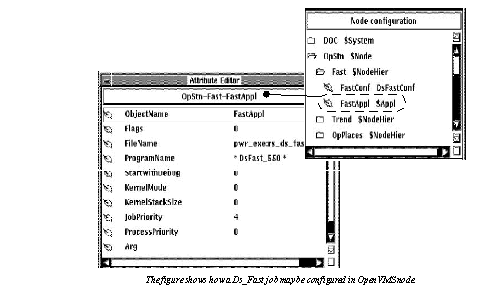

DsFastConf konfigureras i utvecklingsmiljön under $Node objekt. Om ett Ds_Fast jobb laddas till nod som saknar DsFastConf objekt kommer det att exekvera med 10 Hz. Ska mätdata för snabbkurvor lagras i noden måste ett Ds_Fast-jobb laddas och startas i noden.

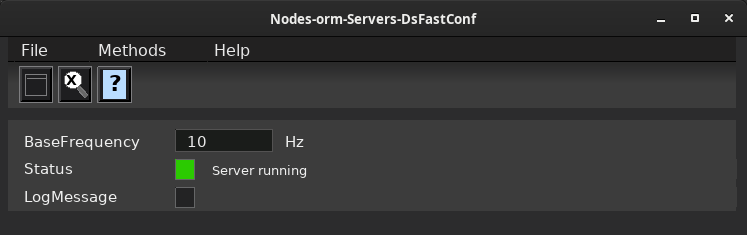

Object graph
Se även
| RtBody attributes pwr_sClass_DsFastConf | |||
|---|---|---|---|
| UInt32 | BaseFrequency | 1 Hz = BaseFrequency = 50 Hz. BaseFrequency attributen i de DsFast objekt som tillhör samma nod som DsFastConf tilldelas värdet av detta attribut! Digitala signaler och pulsräknar signaler hanteras av PLC program som arbetar med viss cykeltid. Denna är alltid en heltalsmultipel av 20 ms, vilket i frekvensplanet innebär att endast vissa frekvenser kan användas, t.ex. 50 Hz, 25 Hz, .... Lokala analoga signaler hanteras i en takt som anges av IOHandler . |
|
| Template Object | |
|---|---|
| BaseFrequency | 10 |
| BaseFrequency Attribute | ||
|---|---|---|
| Klass | Attribute | |
| Typ | UInt32 | |
| Flags | ||
| Kropp | RtBody | |
1 Hz = BaseFrequency = 50 Hz. BaseFrequency attributen i de DsFast objekt som tillhör samma nod som DsFastConf tilldelas värdet av detta attribut! Digitala signaler och pulsräknar signaler hanteras av PLC program som arbetar med viss cykeltid. Denna är alltid en heltalsmultipel av 20 ms, vilket i frekvensplanet innebär att endast vissa frekvenser kan användas, t.ex. 50 Hz, 25 Hz, .... Lokala analoga signaler hanteras i en takt som anges av IOHandler .
