Lagrar data för snabbkurva à la minnesoscilloskop.

I varje nod där mätdata för snabbkurvor ska lagras finns behov av ett DsFast-
jobb som genomsöker nodens (= lokala ) datalagringsobjekt.

Varje attribut (= mätstorhet) som ska kunna plottas måste ha ett data
lagringsobjekt. Attribut i datalagringsobjektet anger t.ex. namnet på den
samplade mätstorheten och hur ofta lagring ska. En mätstorhet kan ha flera
datalagringsobjekt, t.ex. för lagring med olika frekvens.

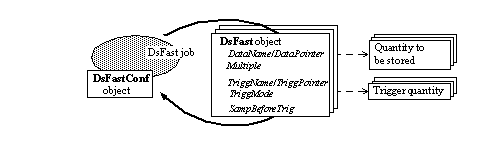

DsFast Job with Data Storage Objects

NB! Kom ihåg att sampling av fysiska signaler sker med ändlig frekvens. För
närvarande samplas analoga signaler (Ai, Ao) med 5 Hz och Co-, Di-, Do-
signaler med basfrekvensen vilken är lika med den frekvens som det i noden
oftast exekverande PLC programmet har. Högsta möjliga basfrekvens är 50 Hz.

Data lagras i en cirkulär lista (buffer) med storleken NoOfBufElement .

Samplingscykeln startas genom att Start -flaggan sätts. Detta kan göras med
hjälp av Start-knappen i snabbkurv-bilden. Mätstorheten samplas och värdet
lagras i DataBuffer . När alla element i den cirkulära listan fått värden en gång
sätts AllDataOK .

Flaggan Trigged kan sättas av två skilda händelser:

manuellt från t.ex. Trigger-knappen i snabbkurv-bilden. I detta fall sätts
TrigManTrue .
via yttre signal vars namn anges av TrigName .
Samplingscykeln fortsätter därefter med ytterligare NoOfBufElement -
SampBeforeTrig sampel efter det att flaggan Trigged blivit satt varefter den
stoppas. Mätvärdena i den cirkulära listan, som nu är frysta, plottas därefter i
snabbkurv-bilden.


Det samplade attributet ska vara en lokal storhet . Därför ska i målmiljön
DsFast objekten finnas i samma nod som de samplade attributens objekt.

DsFast modulen inkluderas i resp. processnods EBUILD-fil med hjälp av:

program PWR_EXE:RS_DS_FAST.EXE_ELN /warm_debug
Det samplade attributet förutsätts vara någon av typerna:

- pwr_tBoolean

- pwr_tFloat32, pwr_tFloat64

- pwr_tInt8, pwr_tInt16, pwr_tInt32

- pwr_tUInt8, pwr_tUInt16, pwr_tUInt32

Valfri text.

Anger om lagring ska göras eller ej. FALSE betyder att lagringen ska stoppas.
TRUE innebär att lagringen är igång. Lagringen kan startas från Start-knappen
i snabbkurv-bilden. Attributet sätts FALSE när lagringscykeln avslutas.

DsFast-jobbets frekvens i Hz. Se också Multiple nedan.

Attributet tilldelas samma värde som motsvarande attribut i nodens
DsFastConf objekt. Detta görs vid DsFast-jobbets initialisering.

Den enskilda mätstorhet som DataName anger kommer att lagrasmed
frekvensen BaseFrequency / Multiple .

Används för att hålla reda på vid vilka scan just denna instans ska hanteras.
NextMultiple sätts till värdet av Multiple och räknas därefter ned vid varje
scan. Blir NextMultiple = 0 sker sampling och lagring varefter attributet åter
tilldelas värdet Multiple .

Anger triggvillkoret för den binära signal som anges av TrigName . Följande
värden är möjliga:
0 -- triggning är blockerad.
1 -- positiv flank, dvs. övergången FALSE --> TRUE startar lagring.
2 -- negativ flank, dvs. övergången TRUE --> FALSE startar lagring.

Namn på extern binär triggsignal. Triggsignalens fullständiga namn, t.ex. för
lokal storhet, PROC1-Di123 . ActualValue . Fältet lämnas blankt om yttre
triggsignal saknas.

Om TrigName är ifylld, pekare till den externa triggsignalen.

Identitet vid prenumeration av triggsignal.

Anger om ovillkorlig triggning ska göras eller ej. TRUE betyder att triggning
ska ske. Attributet sätts TRUE , t.ex. via Trigger-knappen i snabbkurv-bilden
för att åter blir FALSE när samplingscykeln avslutas.

Lagrar mätstorhetens datatyp. Denna ska vara någon av typerna:
pwr_tBoolean, pwr_tFloat32, pwr_tFloat64, pwr_tInt8, pwr_tInt16,
pwr_tInt32, pwr_tUInt8, pwr_tUInt16 eller pwr_tUInt32.

Samplade mätstorhetens (attributets) fullständiga namn. Storheten, som ska
vara lokal, anges t.ex. som PROC1-TEMP1. ActualValue

Pekar på den storhet som ska samplas och lagras.

Identitet vid prenumeration av mätstorheten.

Anger, i sekunder, längden på lagringssekvensen. Om denna tid, med hänsyn
till lagringsfrekvensen, överskrider vad som ryms i DataBuffer , stoppas
lagringen när DataBuffer blivit fylld.

StorageTime , Multiple , BaseFrequency och NoOfBufElement bestämmer
NoOfSample.

Antal sampel som kan lagras i DataBuffer .

Anger antal sampel före triggtidpunkten som ska ingå i 'mätprovet'.

Anger 1:a elementet i DataBuffer sedan triggning skett.

Anger om triggvillkoret, under pågående samplingscykel, har uppfyllts eller ej.
TRUE betyder att triggvillkoret uppfyllts. Attributet blir FALSE så snart
samplingscykeln avslutas.

Anger var i bufferten nästa skrivning ska göras.

Anger om hela bufferten uppdaterats sedan Start -attributet blivit TRUE eller
ej. AllDataOK sätts TRUE då DataBuffer har uppdaterats minst en gång och
FALSE så snart samplingscykeln avslutas.

Anger antalet element som kan lagras i DataBuffer vid ett mätprov.

Totalt tillgänglig lagringsutrymme. Max. storleken, som är förutbestämd (=
NoOfBufElement ), anger antal sampel som samtidigt kan hållas lagrade.
