Class CArithm
|
||
|---|---|---|
| Version | 1.0 | |
| Modified | 15-JAN-2025 13:23:37.00 | |
| Kod | rt_plc_macro_logic.h | |
Friprogrammerbart objekt. Kodning sker i C-språket.
Koden editeras med hjälp av Objekts Editorn under objektets Code attribut. Upp till 8 analoga ingångar respektive utgångar och upp till 8 digitala ingångar respektive utgångar. Digitala ingångar kan inverteras antingen med hjälp av Objekts Editorn eller i koden med den logiska '!'-operatorn. NB! Varje utgång som inte explicit tilldelas värde i koden kommer implicit att få värdet 0 vid varje exekvering.Exempel

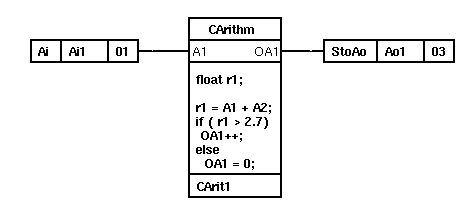

Applikationen börjar med att deklarera variabeln 'r1'. r1 tilldelas summan av A1 och A2. Eftersom A2 har lämnats öppen, hämtas värdet internt. Om r1 är större än 2.7 kommer AO1 att ökas med ett, annars nollställas.
Tips

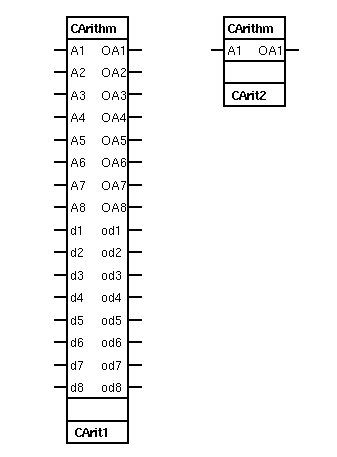

Storleken på CArithm-objektets symbol anpassas efter textmängden i Code . För att undvika mycket breda CArithm-objekt avslutas C-satserna lämpligen med 'return' som i exemplet ovan.Se även
| RtBody attributes pwr_sClass_carithm | |||
|---|---|---|---|
| Float32 | AIn1 | A1 | Anger analoga storheter som kan inkluderas Code . Om A1 är ansluten används den externa signalen, annars det interna attributet AIn1. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Float32 | AIn2 | A2 | Anger analoga storheter som kan inkluderas Code . Om A2 är ansluten används den externa signalen, annars det interna attributet AIn2. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Float32 | AIn3 | A3 | Anger analoga storheter som kan inkluderas Code . Om A3 är ansluten används den externa signalen, annars det interna attributet AIn3. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Float32 | AIn4 | A4 | Anger analoga storheter som kan inkluderas Code . Om A1 är ansluten används den externa signalen, annars det interna attributet AIn4. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Float32 | AIn5 | A5 | Anger analoga storheter som kan inkluderas Code . Om A5 är ansluten används den externa signalen, annars det interna attributet AIn5. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Float32 | AIn6 | A6 | Anger analoga storheter som kan inkluderas Code . Om A6 är ansluten används den externa signalen, annars det interna attributet AIn6. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Float32 | AIn7 | A7 | Anger analoga storheter som kan inkluderas Code . Om A7 är ansluten används den externa signalen, annars det interna attributet AIn7. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Float32 | AIn8 | A8 | Anger analoga storheter som kan inkluderas Code . Om A8 är ansluten används den externa signalen, annars det interna attributet AIn8. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna. |
| Boolean | DIn1 | d1 | Anger digitala storheter som kan inkluderas Code. Om d1 är ansluten används den externa signalen, annars det interna attributet DIn1 . Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Boolean | DIn2 | d2 | Anger digitala storheter som kan inkluderas Code. Om d2 är ansluten används den externa signalen, annars det interna attributet DIn2. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Boolean | DIn3 | d3 | Anger digitala storheter som kan inkluderas Code. Om d3 är ansluten används den externa signalen, annars det interna attributet DIn3. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Boolean | DIn4 | d4 | Anger digitala storheter som kan inkluderas Code. Om d4 är ansluten används den externa signalen, annars det interna attributet DIn4. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Boolean | DIn5 | d5 | Anger digitala storheter som kan inkluderas Code. Om d5 är ansluten används den externa signalen, annars det interna attributet DIn5. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Boolean | DIn6 | d6 | Anger digitala storheter som kan inkluderas Code. Om d6 är ansluten används den externa signalen, annars det interna attributet DIn6. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Boolean | DIn7 | d7 | Anger digitala storheter som kan inkluderas Code. Om d7 är ansluten används den externa signalen, annars det interna attributet DIn7. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Boolean | DIn8 | d8 | Anger digitala storheter som kan inkluderas Code. Om d8 är ansluten används den externa signalen, annars det interna attributet DIn8. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas. |
| Int32 | IIn1 | I1 | Integer quantities that can be included in the Code attribute. If , for example, I1 is connected, the external signal is used, otherwise the internal attribute IIn1. Changes in IIn1, ..., IIn8 in the run time system are taken into consideration. |
| Int32 | IIn2 | I2 | |
| Int32 | IIn3 | I3 | |
| Int32 | IIn4 | I4 | |
| Int32 | IIn5 | I5 | |
| Int32 | IIn6 | I6 | |
| Int32 | IIn7 | I7 | |
| Int32 | IIn8 | I8 | |
| Float32 | OutA1 | OA1 | Det analoga resultatet efter den senaste Code evalueringen. |
| Float32 | OutA2 | OA2 | Det analoga resultatet efter den senaste Code evalueringen. |
| Float32 | OutA3 | OA3 | Det analoga resultatet efter den senaste Code evalueringen. |
| Float32 | OutA4 | OA4 | Det analoga resultatet efter den senaste Code evalueringen. |
| Float32 | OutA5 | OA5 | Det analoga resultatet efter den senaste Code evalueringen. |
| Float32 | OutA6 | OA6 | Det analoga resultatet efter den senaste Code evalueringen. |
| Float32 | OutA7 | OA7 | Det analoga resultatet efter den senaste Code evalueringen. |
| Float32 | OutA8 | OA8 | Det analoga resultatet efter den senaste Code evalueringen. |
| Boolean | OutD1 | od1 | Det binära resultatet efter den senaste Code evalueringen. |
| Boolean | OutD2 | od2 | Det binära resultatet efter den senaste Code evalueringen. |
| Boolean | OutD3 | od3 | Det binära resultatet efter den senaste Code evalueringen. |
| Boolean | OutD4 | od4 | Det binära resultatet efter den senaste Code evalueringen. |
| Boolean | OutD5 | od5 | Det binära resultatet efter den senaste Code evalueringen. |
| Boolean | OutD6 | od6 | Det binära resultatet efter den senaste Code evalueringen. |
| Boolean | OutD7 | od7 | Det binära resultatet efter den senaste Code evalueringen. |
| Boolean | OutD8 | od8 | Det binära resultatet efter den senaste Code evalueringen. |
| Int32 | OutI1 | OI1 | The integer results of the latest Code evaluation. |
| Int32 | OutI2 | OI2 | |
| Int32 | OutI3 | OI3 | |
| Int32 | OutI4 | OI4 | |
| Int32 | OutI5 | OI5 | |
| Int32 | OutI6 | OI6 | |
| Int32 | OutI7 | OI7 | |
| Int32 | OutI8 | OI8 | |
| GraphPlcNode | |
|---|---|
| object_type | 11 |
| parameters[0] | 24 |
| parameters[1] | 0 |
| parameters[2] | 24 |
| parameters[3] | 0 |
| subwindows | 1 |
| graphmethod | 14 |
| graphindex | 0 |
| default_mask[0] | 1 |
| default_mask[1] | 1 |
| segname_annotation | 3 |
| devbody_annotation | 1 |
| compmethod | 40 |
| compindex | 0 |
| tracemethod | 0 |
| traceindex | 0 |
| executeordermethod | 2 |
| objname | CArit |
| graphname | CArithm |
| debugpar | |
| DevBody attributes | |||
|---|---|---|---|
| PlcNode | PlcNode | ||
| Text1024 | Code | code | Ordinär C-kod med upptill 1024 tecken. Koden, som editeras med hjälp av Objekts Editorn, kan inte ändras i målmiljön. Alla typer av C-satser är tillåtna. NB! Då en aritmetisk operator följs av ett 'graph name', t.ex. A1, ska operatorn och 'graph name' separeras av ett blanktecken eller en vänster parentes. |
| AIn1 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A1 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A1 är ansluten används den externa signalen, annars det interna attributet AIn1. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| AIn2 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A2 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A2 är ansluten används den externa signalen, annars det interna attributet AIn2. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| AIn3 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A3 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A3 är ansluten används den externa signalen, annars det interna attributet AIn3. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| AIn4 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A4 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A1 är ansluten används den externa signalen, annars det interna attributet AIn4. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| AIn5 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A5 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A5 är ansluten används den externa signalen, annars det interna attributet AIn5. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| AIn6 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A6 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A6 är ansluten används den externa signalen, annars det interna attributet AIn6. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| AIn7 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A7 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A7 är ansluten används den externa signalen, annars det interna attributet AIn7. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| AIn8 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| GraphName | A8 | |
| Kropp | RtBody | |
Anger analoga storheter som kan inkluderas Code . Om A8 är ansluten används den externa signalen, annars det interna attributet AIn8. Förändringar av AIn1 , ..., AIn8 i målsystemet beaktas. NB! Ingångarna är sådana att den anslutna storheten förutsätts vara ett flyttal. Funktionen blir inte utan vidare korrekt om en heltalsstorhet ansluts till någon av ingångarna.
| DIn1 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d1 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d1 är ansluten används den externa signalen, annars det interna attributet DIn1 . Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| DIn2 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d2 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d2 är ansluten används den externa signalen, annars det interna attributet DIn2. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| DIn3 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d3 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d3 är ansluten används den externa signalen, annars det interna attributet DIn3. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| DIn4 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d4 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d4 är ansluten används den externa signalen, annars det interna attributet DIn4. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| DIn5 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d5 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d5 är ansluten används den externa signalen, annars det interna attributet DIn5. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| DIn6 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d6 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d6 är ansluten används den externa signalen, annars det interna attributet DIn6. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| DIn7 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d7 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d7 är ansluten används den externa signalen, annars det interna attributet DIn7. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| DIn8 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | d8 | |
| Kropp | RtBody | |
Anger digitala storheter som kan inkluderas Code. Om d8 är ansluten används den externa signalen, annars det interna attributet DIn8. Förändringar av DIn1 , ..., DIn8 i målsystemet beaktas.
| IIn1 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | I1 | |
| Kropp | RtBody | |
Integer quantities that can be included in the Code attribute. If , for example, I1 is connected, the external signal is used, otherwise the internal attribute IIn1. Changes in IIn1, ..., IIn8 in the run time system are taken into consideration.
| IIn2 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | |
| GraphName | I2 | |
| Kropp | RtBody | |
| IIn3 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | I3 | |
| Kropp | RtBody | |
| IIn4 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | I4 | |
| Kropp | RtBody | |
| IIn5 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | I5 | |
| Kropp | RtBody | |
| IIn6 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | I6 | |
| Kropp | RtBody | |
| IIn7 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | I7 | |
| Kropp | RtBody | |
| IIn8 Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Int32 | |
| Flags | NOINVERT | REDUTRANSFER | |
| GraphName | I8 | |
| Kropp | RtBody | |
| OutA1 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA1 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutA2 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA2 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutA3 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA3 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutA4 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA4 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutA5 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA5 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutA6 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA6 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutA7 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA7 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutA8 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Float32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OA8 | |
| Kropp | RtBody | |
Det analoga resultatet efter den senaste Code evalueringen.
| OutD1 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od1 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutD2 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od2 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutD3 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od3 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutD4 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od4 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutD5 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od5 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutD6 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od6 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutD7 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od7 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutD8 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | od8 | |
| Kropp | RtBody | |
Det binära resultatet efter den senaste Code evalueringen.
| OutI1 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI1 | |
| Kropp | RtBody | |
The integer results of the latest Code evaluation.
| OutI2 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI2 | |
| Kropp | RtBody | |
| OutI3 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI3 | |
| Kropp | RtBody | |
| OutI4 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI4 | |
| Kropp | RtBody | |
| OutI5 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI5 | |
| Kropp | RtBody | |
| OutI6 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI6 | |
| Kropp | RtBody | |
| OutI7 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI7 | |
| Kropp | RtBody | |
| OutI8 Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | OI8 | |
| Kropp | RtBody | |
| PlcNode Buffer | ||
|---|---|---|
| Klass | Buffer | |
| Typ | PlcNode | |
| Flags | INVISIBLE | |
| Kropp | DevBody | |
| Code Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Text1024 | |
| Flags | ||
| GraphName | code | |
| Kropp | DevBody | |
Ordinär C-kod med upptill 1024 tecken. Koden, som editeras med hjälp av Objekts Editorn, kan inte ändras i målmiljön. Alla typer av C-satser är tillåtna. NB! Då en aritmetisk operator följs av ett 'graph name', t.ex. A1, ska operatorn och 'graph name' separeras av ett blanktecken eller en vänster parentes.
