Beräknar värdet av egendefinierat aritmetriskt uttryck.

Friprogrammerat uttryck i C-språket. Uttrycket editeras med hjälp av Attribute
Editor under Expression . Värdet av Expression visas i instansen. Uttrycket,
som saknar '=', översätts vid kompileringen.

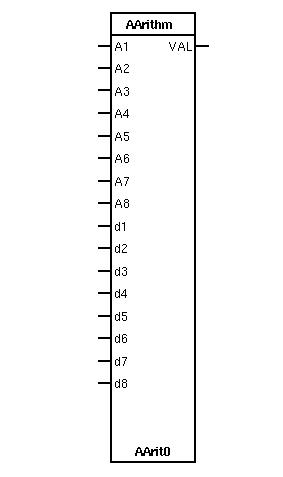

Upp till 8 analoga (A1, ..., A8) och 8 digitala (d1, ...., d8) insignaler.

Digitala ingångar kan med hjälp av Objekts Editorn fås att invertera insignalen.
Invertering kan också åstadkommas genom den logiska negationsoperatorn '!'.

OBS! Då en aritmetisk operator följs av ett 'graph name', t.ex. A1, ska operator
och 'graph name' åtskiljas med blanktecken eller vänster parentes.

En ingång, använd som konstant storhet, görs lämpligen osynlig med hjälp av
'Used' faciliteten. Om konstanten inte behöver ändra värde skrivs värdet med
fördel direkt i Expression , dvs. utan användning av ingång. Kan konstanten
komma att ändra värde är det lämpligt att använda en Av eller Dv , eftersom
den då blir tillgänglig via Av/Dv-objektens MERbild.

Ej ansluten ingång ger kompileringsfel.

C-bibliotekets matematiska funktioner kan användas, t.ex.

exp(A1) exponentialfunktion
log10(A1) logaritm
sin(A1) sinus
(1.2E3 + A1) * ( A2 + 3.7 ) aritmetik, notera de båda konstanterna
fabs(A1) absolutbelopp
pow(A1, A2) potensfunktionen A1 A2
C-språkets praktiska trestegsoperator '?' används för att uttrycka alternativ. I
exemplet nedan betyder '&&' logiskt OCH,
Exempel: Uttrycket (d1 && d2) ? A1 + A2 : A3, innebär att VAL = A1+ A2
om d1 och d2 båda är sanna, annars sätts VAL = A3

• DArithm
• CArithm

Analog storhet som kan ingå i Expression. Om A1 är ansluten avses en
yttre signal, annars det interna attributet AIn1. ändringar av AIn1 , ..., AIn8
gjorda i målmiljön beaktas.

Analog storhet som kan ingå i Expression. Om A2 är ansluten avses en
yttre signal, annars det interna attributet AIn2. ändringar av AIn1 , ..., AIn8
gjorda i målmiljön beaktas.

Analog storhet som kan ingå i Expression. Om A3 är ansluten avses en
yttre signal, annars det interna attributet AIn3. ändringar av AIn1 , ..., AIn8
gjorda i målmiljön beaktas.

Analog storhet som kan ingå i Expression. Om A4 är ansluten avses en
yttre signal, annars det interna attributet AIn4. ändringar av AIn1 , ..., AIn8
gjorda i målmiljön beaktas.

Analog storhet som kan ingå i Expression. Om A5 är ansluten avses en
yttre signal, annars det interna attributet AIn5. ändringar av AIn1 , ..., AIn8
gjorda i målmiljön beaktas.

Analog storhet som kan ingå i Expression. Om A6 är ansluten avses en
yttre signal, annars det interna attributet AIn6. ändringar av AIn1 , ..., AIn8
gjorda i målmiljön beaktas.

Analog storhet som kan ingå i Expression. Om A7 är ansluten avses en
yttre signal, annars det interna attributet AIn7. ändringar av AIn1 , ..., AIn8
gjorda i målmiljön beaktas.

 Analog quantity that can be included in the
 Expression attribute. If A8 is
 connected, the external signal is used, otherwise the
 internal attribute AIn8. Changes in AIn1, ..., AIn8 in
 the run time system are taken into consideration.

Digitala signaler som kan ingå i Expression. Om d1 är ansluten avses en
yttre signal, annars det interna attributet DIn1. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Digitala signaler som kan ingå i Expression. Om d2 är ansluten avses en
yttre signal, annars det interna attributet DIn2. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Digitala signaler som kan ingå i Expression. Om d3 är ansluten avses en
yttre signal, annars det interna attributet DIn3. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Digitala signaler som kan ingå i Expression. Om d4 är ansluten avses en
yttre signal, annars det interna attributet DIn4. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Digitala signaler som kan ingå i Expression. Om d5 är ansluten avses en
yttre signal, annars det interna attributet DIn5. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Digitala signaler som kan ingå i Expression. Om d6 är ansluten avses en
yttre signal, annars det interna attributet DIn6. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Digitala signaler som kan ingå i Expression. Om d7 är ansluten avses en
yttre signal, annars det interna attributet DIn7. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Digitala signaler som kan ingå i Expression. Om d8 är ansluten avses en
yttre signal, annars det interna attributet DIn8. ändringar av DIn1 , ..., DIn8
gjorda i målmiljön beaktas.

Resultatet av Expression efter senaste beräkning.

Aritmetriskt uttryck i C-språket. Uttrycket anges med hjälp av Objekts Editorn
och kan inte ändras i målmiljön.
