Temperaturvakt
Objekt BaseTempSwitch hanterar övervakningen av en digital temperaturvakt med larm och
en tillhörande objektsbild. Objektet är en subklass av BaseSupSwitch.
Objektet övervakar när en digital ingång går låg och A-larm genereras. Vill man att
vakten ska larma/aktiveras när ingången går hög får man ändra attributet "InvMask"
på kanal/kortobjektet för Di signalen.
Tidsfördröjning innan vakten larmar/aktiveras är möjlig.
Man kan hindra larm att aktiveras via ingång DisableSup i PLC funktionsobjektet, OBS!
att detta INTE påverkar larmutgången AlarmStatus.
Objektsymbolen för vakten i bilder blinkar rött vid A-larm.
Objektsymbol
Grafiska symbolen för detta objekt är BaseComponent/TempSwitch.
Dynamik:
- Färg röd blinkande när larmutgång aktiveras.
Objektets metoder (menyval) öppnas med höger musknapp.

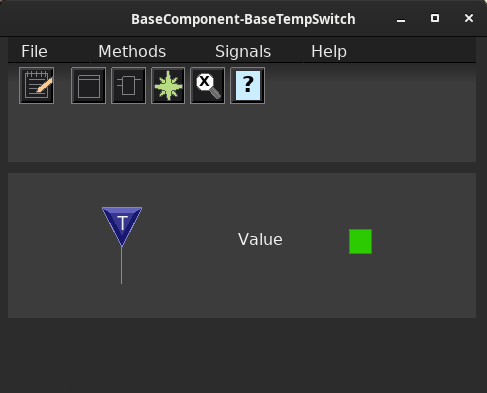

Objektbild
Konfiguration
Signal
Objektet innehåller en Di signal kallad Switch som ska kopplas till vaktens Di-kanal.
Övervakning
BaseTempSwitch har en larmutgång och inställningar som kan ändras:
-AlarmText Larmtext som kan ändras
-Delay Tidsfördröjning i sekunder
-AlarmStatus Larmutgång, status om larm är aktiverat (1:a) eller inte (0:a)
Plc kod
För PLC programmering används funktionsobjektet BaseSupSwitchFo (basklass).
Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.
