Objekt BaseSupSwitch hanterar övervakningen av en digital vakt med larm och

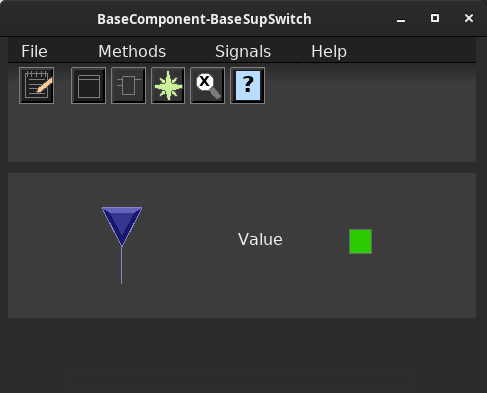

 en tillhörande objektsbild.

 Detta objekt/vakt används företrädesvis för vakter som INTE är av typen temp,
 tryck eller nivå (dessa typer har egna objekt).

 Objektet övervakar när en digital ingång går låg och A-larm genereras. Vill man att
 vakten ska larma/aktiveras när ingången går hög får man ändra attributet "InvMask"
 på kanal/kortobjektet för Di signalen.

 Tidsfördröjning innan vakten larmar/aktiveras är möjlig.

 Man kan hindra larm att aktiveras via ingång DisableSup i PLC funktionsobjektet, OBS!
 att detta INTE påverkar larmutgången AlarmStatus.

 Objektsymbolen för vakten i bilder blinkar rött vid A-larm.


 Grafiska symbolen för detta objekt är BaseComponent/SupSwitch.

 Dynamik:

 - Färg röd blinkande när larmutgång aktiveras.

 Objektets metoder (menyval) öppnas med höger musknapp.

Konfiguration

 Objektet innehåller en Di signal kallad Switch som ska kopplas till vaktens Di-kanal.

 BaseSupSwitch har en larmutgång och inställningar som kan ändras:

 -AlarmText     Larmtext som kan ändras
 -Delay         Tidsfördröjning i sekunder

 -AlarmStatus   Larmutgång, status om larm är aktiverat (1:a) eller inte (0:a)

 För PLC programmering används funktionsobjektet BaseSupSwitchFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.


• BaseSupSwitchFo

 Superklass, klicka på länk Component för mer beskrivning om objektattributet.

 Digital Di ingången för vakten, larm vid låg signal.

 Utgång på PLC funktionsobjektet som är hög när larm råder.

Alarm text when the signal is lost.

  Tidsfördröjning i sekunder innan larm aktiveras när vakt larmar.

 Anger om larmövervakning kopplas bort (1:a) eller inte (0:a). Styrs via ingång "dis" på
 PLC funktionsobjektet. OBS! Att larmutgången AlarmStatus och färgstyrning i bilder INTE
 påverkas.

 Configuration of switch circuit, normally open (1) or normally closed (0).
 If normally open, the signalvalue in normal state is 0, and in alarm state 1.
 If normally closed, the signalvalue in normal state is 1, and in alarm state 0.

 Referens som visar vilket funktionsobjekt objektet har blivit knuten (connected) till.
