BasePropValve objektet hanterar en analog orderutgång samt Auto/Man mod. Auto/man
 mod kan konfigureras på flera sätt, se objekt CompModeAM.

 Lokal mod styrning hanteras INTE av detta objekt förutom indikering i bilder och att
 ett larm genereras när lokal mod aktiveras "utifrån".

 Funktionen (PLC programmen) för detta objekt ligger i själva verket i CompModeAM
 objektet. Objektet som sådan tillför egentligen bara objektsbilden, attribut och
 URL länkar för ventilens egenskaper och data.


 Det finns ingen grafisk objektsymbol för detta objekt (endast i objektsbilden).

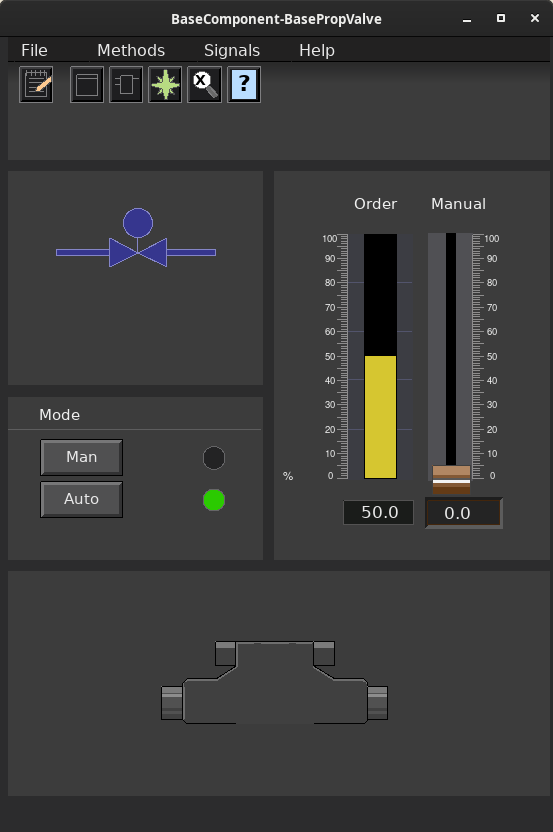

 Dynamik för objektsymbol i objektsbilden ovan:

  - Grön när det INTE är fel eller varning.
  - Gul färg när det är varning (bl.a lokalt läge).
  - Röd färg när det är fel.

    Via ingångar Error (röd) och Warning (gul) i funktionsobjektet kan man styra
    färger i objektsymbolen.

    Aktuell mod visas med bokstäver:

    M    Manuell mod
    L    Lokal mod
    LM   Lokal och Manuell mod

    Ingen bokstavsindikering betyder att objektet är i automatik mod (externt styrd).

 Skalan och staplar "Order" "manual" följer inställningar i attributen PresMaxLimit,
 PresMinLimit i Order attributet (Ao signalen). Dessa attribut går att ändra tillfälligt
 online genom att klicka med musen i bilden.

 Dom olika moder Auto/Manuell som kan förekomma hanteras utav mod objektet CompModeAM,
 Se detta objekt för mer info.


 Det finns ingen övervakning och felhantering för detta objekt förutom ett larm att
 objektet är i lokal mod (går att konfigurera bort).

Konfigurering

 Objektet innehåller en signal som ska kopplas till en I/O kanal:

  - Order         Ao


 För PLC programmering används funktionsobjektet BasePropValveFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.

 Inget simuleringsobjekt finns för detta objekt.

• BasePropValveFo
• CompModeAM

  Superklass, klicka på länk Component för mer beskrivning om objektattributet.

  Analogutgång för ventilens styrorder/referens.

  Mod objekt som hanterar mod Auto/Man och dynamik i bilder och larm för lokal mod. OBS
  lokal mod styrreferens hanteras inte. Se länk CompModeAM för mer info.

  Går hög när ingång Error för PLC funktionsobjektet är hög, objektsymbol blir röd.

  Går hög när ingång Warning för PLC funktionsobjektet är hög, objektsymbol blir gul.

  Referens som visar vilket objekt funktionsobjektet har blivit knuten (connected) till.

  Referens som visar vilket simulerings-funktionsobjekt objektet har blivit knuten (connected) till.
