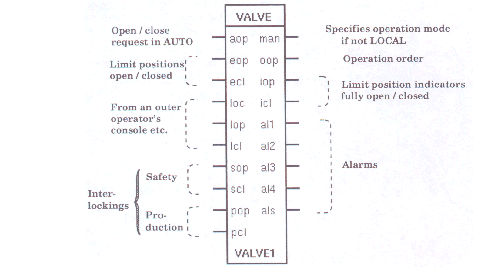

Styrning, typ magnetventil, med två lägesverkan och övervakning av gångtid.
Objektet realiserar till-från styrning.

Driftordern OrderOpen är antingen TRUE eller FALSE. Orderna betecknas här
OPEN och CLOSE med den generella innebörden till/från.

Med hjälp av gångtidsövervakningen är det möjligt att upptäcka om
reglerelementets förflyttning hindras; t.ex vid övergången fullt stängt --> fullt
öppet

Objektet har tre driftlägen, LOCAL / MANUAL / AUTO, som väljs med hjälp
av Local och ManMode enligt följande:

Används då manövreringen sker från yttre pulpet, manövrerskåp e.dyl.

- Enbart säkerhetsförreglingen, SafeOpen och SafeClose, beaktas.
- LocalOpen har återfjädrande tryckknappsfunktioner för OPEN. LocalOpen
  påverkad medför att OrderOpen sätts TRUE varefter LocalOpen tas ned.
- LocalClose har återfjädrande tryckknappsfunktioner för OPEN. LocalClose
  påverkad medför att OrderOpen sätts TRUE varefter LocalClose tas ned
- Vid övergången,
  -- LOCAL --> AUTO bestäms driftordern av AutoOpen.
  -- LOCAL --> MANUAL påverkas inte driftordern OrderOpen.


- Både drifts- och säkerhetsförreglingen beaktas.
- Larmen är indikeringar som inte påverkar styrningen med mindre än att de
  används som förreglingssignal.
- I läge MANUAL hanteras OPEN/CLOSE order av operatören
  med hjälp av direktiven ManOpen och ManClose.

- AUTO begärs OPEN så länge AutoOpen är TRUE, CLOSE
  begärs då AutoOpen är FALSE, dvs det är nivåerna -- inte
  flankerna som styr.

- Vid övergången,
  -- AUTO -> MANUAL, påverkas inte driftordern OrderOpen.

  -- MANUAL -> AUTO gäller att om driftordern var OPEN i läge MANUAL
     och AutoOpen är TRUE kommer driftordern att kvarstå efter övergången,
     annars inte.

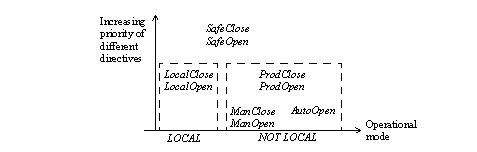

Styrdirektiven har olika prioritet. Skulle en konflikt uppstå genom att flera
sinsemellan motstridiga direktiv samtidigt är förhanden vinner det som har
högst prioritet, se figur nedan.

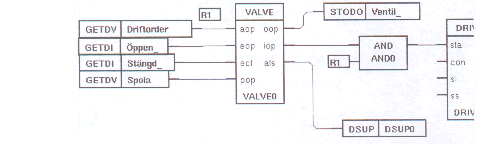

Exempel

Vid begäran att börja pumpa skall först ventilen öppna och därefter ska
pumpen startas.

Vid spolfasen ('at flushing') skall ventilen öppna och detta görs med hjälp
av Dv-signalen 'Spola'

Anger, i läge AUTO, om OPEN-order ska ges eller ej. FALSE betyder
CLOSE- order och TRUE en OPEN-order.

Anger om ändgränsläget för OPEN-manöver är påverkat eller ej. FALSE
betyder ingen påverkan och TRUE innebär att ändgränsläget är påverkat.

Attributet används av Alarm1 och Alarm3 .

 Specifies whether the end limit position of CLOSE is
 activated or not. FALSE means no and TRUE means that
 the answer is yes.
 Used by Alarm2 and Alarm4.

Anger om läge LOCAL valts eller ej. FALSE betyder att 'NOT LOCAL' valts
(och ManMode om det är MANUAL eller AUTO som gäller). TRUE innebär
att LOCAL valts.

Anger, i läge LOCAL, om OPEN-order ska ges eller ej. TRUE betyder OPEN-
order och den kommer att kvarstå tills nästa CLOSE-order ges. FALSE
representerar ingen aktivitet.

Anger, i läge LOCAL, om CLOSE-order ska ges eller ej. TRUE betyder
CLOSE- order och den kommer att kvarstå tills nästa OPEN-order ges. FALSE
representerar ingen aktivitet.

Anger säkerhetsförreglingens tillstånd visavi OPEN-order. Förreglingen gäller
oberoende av driftläge.

FALSE betyder att förreglingen är inaktiv. TRUE innebär en ovillkorlig
OPEN-order såvida inte också SafeClose är TRUE. Om både SafeClose och
SafeOpen är TRUE vinner SafeClose i kraft av sin högre prioritet; se ovan

Anger säkerhetsförreglingens tillstånd visavi CLOSE-order. Förreglingen
gäller oberoende av driftläge.

FALSE betyder att förreglingen är inaktiv. TRUE innebär en ovillkorlig
CLOSE-order.

Anger, i läge AUTO och MANUAL, driftförreglingens tillstånd visavi OPEN-
order.
FALSE betyder att förreglingen är inaktiv. TRUE innebär en OPEN-order
såvida inte någon av SafeClose , ProdClose eller Local är TRUE.

Anger, i läge AUTO och MANUAL, driftförreglingens tillstånd visavi
CLOSE-order.
FALSE betyder att förreglingen är inaktiv. TRUE innebär en CLOSE-order
såvida inte någon av SafeOpen eller Local är TRUE.

Anger driftläge ( MANUAL eller AUTO) när LOCAL är FALSE. Attributet
används som en traditionell parameter, dvs man kan skriva/läsa i den från olika
program.Tanken med att placera attributet som ett utgångsattribut är att
attributet då enklare kan användas i den grafiska konfigurationen. FALSE
betyder att AUTO gäller och TRUE att driftläget är MANUAL.

Driftsorder. FALSE tolkas här som CLOSE-order och TRUE som en OPEN-
order.

Indikerar, i läge AUTO och MANUAL, huruvida ändgränsläget för OPENED-
manöver är påverkat och OPEN-ordern kvarstår eller ej.

Attributet är TRUE om det finns en OPEN-order, ändgränsläget EndOpen är
påverkat och EndClosed = Local = FALSE , annars är attributet FALSE.

Indikerar, i läge AUTO och MANUAL, huruvida ändgränsläget för CLOSED-
manöver är påverkat och CLOSE-ordern kvarstår eller ej.

Attributet är TRUE om det finns en CLOSE-order, ändgränsläget EndClosed är
påverkat och EndOpen = Local = FALSE , annars är attributet FALSE.

Övervakning av gångtid vid OPEN-manöver.
Anger om OrderOpen varit TRUE under en tid längre än TimerTime utan att
ändgränsläget för 'fullt öppet' ( attributet EndOpen ) påverkats.

FALSE betyder inget larm; TRUE innebär att EndOpen inte påverkats inom
tidsgränsen TimerTim . Driftordern, OrderOpen , påverkas inte av larmet.
Larmet kvarstår tills att EndOpen blir TRUE eller tills att en CLOSE-order ges.

Koppla ett DSup objekt till utgången om meddelande ska skickas och ange t.ex
' Förlång gångtid vid OPEN av xxx ' i övervakningsobjektets DetectText .

Övervakning av gångtid vid CLOSE-manöver.

Anger om OrderOpen varit FALSE under en tid längre än TimerTime utan att
ändgränsläget för 'fullt stängt' ( attributet EndClosed ) påverkats.

FALSE betyder inget larm; TRUE innebär att EndClosed inte påverkats inom
tidsgränsen TimerTim . Driftordern, OrderOpen , påverkas inte av larmet.
Larmet kvarstår tills att EndClosed blir TRUE eller tills att en OPEN-order ges.

Koppla ett DSup objekt till utgången om meddelande ska skickas och ange t.ex
' Förlång gångtid vid CLOSE av xxx ' i övervakningsobjektets DetectText .

Övervakning av ändgränsläget för OPEN-manöver.

Attributet signalerar genom att bli TRUE, om EndOpen indikeringen förloras
trots en kvarstående OPEN-order eller om båda gränslägesindikeringarna (
EndOpen , EndClosed ) samtidigt är påverkade. Driftordern, OrderOpen ,
påverkas inte av larmet. Larmet kvarstår så länge larmläget existerar.

Koppla ett DSup objekt till utgången om meddelande ska skickas och ange t.ex
' Förlorat 'fullt öppen'-gränslägesindikering på xxx trots kvarstående OPEN ' i
övervakningsobjektets DetectText .

Övervakning av ändgränsläget för CLOSE-manöver.

Attributet signalerar genom att bli TRUE, om EndClosed indikeringen förloras
trots en kvarstående CLOSE-order eller om båda gränslägesindikeringarna (
EndOpen , EndClosed ) samtidigt är påverkade. Driftordern, OrderOpen ,
påverkas inte av larmet. Larmet kvarstår så länge larmläget existerar.

Koppla ett DSup objekt till utgången om meddelande ska skickas och ange t.ex
' Förlorat 'fullt stängt'-gränslägesindikering på xxx trots kvarstående OPEN ' i
övervakningsobjektets DetectText .

Om EndClose = EndOpen = TRUE är både Alarm3 och Alarm4 aktiva.

Summalarm.

Anger om något av objktets interna larm är aktivt eller ej. FALSE betyder att
inget aktivt internlarm finns; TRUE innebär att minst en av utgångarna al1 , al2
, al3 eller al4 är TRUE. Driftordern påverkas ej av larmet.

Koppla ett DSup objekt till utgången om meddelande ska skickas och ange
DetectText.

Anger, i läge MANUAL, ett OPEN-direktiv. FALSE betyder ingen aktivitet;
TRUE innebär att OPEN-order ska ges. Sedan den satta flaggan noterats ser
ProviewR till att den tas ned.

Anger, i läge MANUAL, ett CLOSE-direktiv. FALSE betyder ingen aktivitet;
TRUE innebär att CLOSE-order ska ges. Sedan den satta flaggan noterats
ombesörjer ProviewR att den tas ned.

Markerar aktiv timer.

Pekar på nästa element i timer kön.

Antal återstående ticks. ( 1 tick = PLC-jobbets bascykeltid.)

Pekar på ett Do eller Dv objekt eller om sådant inte används, på TimerDoDum.
Efter tiden TimerTime tas den signal som utpekas av TimerDo ned.

Den, i sekunder, längsta tillåtna gångtiden. Om en driftorder (OPEN eller
CLOSE) gällt under en tid längre än TimerTime utan att motsvarande
gränslägesindikering blivit aktiv sätts Alarm1 eller Alarm2 .

TimerTime = PLC-jobbets bascykeltid.

Dummy. Om TimerDoDum inte pekar på ett Do eller Dv objekt pekar det hit.

 Identity of this object is set at load file creation.
 Used by the run time system.

Ej implementerad funktion. Anger operatörens behörighet att växla mellan
driftlägena MANUAL / AUTO. Följande behörigheter är möjliga:

0 -- Ingen växling tillåten
? 0 -- Växling tillåten.

Följande status värden är möjliga:

1 eller -1 -- Väntar på OPEN eller CLOSE indikering
2 eller -2 -- OPENING eller CLOSING
3 eller -3 -- OPEN eller CLOSED
