Volume pwrb
Attributes: Runtime \| Development \| System \| Template \| Detail C Binding: Struct \| Class \| Code ClassTree	INDEX NO INDEX

Class Sum
Version	1.0
Modified	15-JAN-2025 13:23:37.00
Kod	rt_plc_arithm.c

Summerare.


Viktad summering av upptill 8 signaler. De valda ingångarna ska väljas
konsekutivt med början utifrån In1 , som är den övre ingången.

Varje ingång har sin egen viktfaktor; FVect 0 , FVect 1 etc.

Ett konstant värde, Const , kan adderas till summan.

Exempel

Exempel 1

För att beräkna: IN1 + 2 * IN2 - 1.5 * IN3

- Markera de tre första ingångarna som 'Used' i ett Sum-objekt.
- Anlut signalerna till de tre första ingångarna.
- Sätt Const = 2.2
- Sätt viktsfaktorerna FVect till 1.0, 2.0 och -1.5

Exempel 2

För att beräkna medelvärdet av 5 signaler

- Markera de fem första ingångarna som 'Used' i ett Sum-objekt.
- Anslut signalerna till de fem första ingångarna.
- Sätt de fem första viktfaktorerna FVect till 0.2

Exempel 3

Följande objekt ackumulerar värdet av en signal 'Ai0'

RtBody attributes pwr_sClass_sum
Float32	In1	IN1	Värde insignal 1.
Float32	In2	IN2	Värde insignal 2.
Float32	In3	IN3	Värde insignal 3.
Float32	In4	IN4	Värde insignal 4.
Float32	In5	IN5	Värde insignal 5.
Float32	In6	IN6	Värde insignal 6.
Float32	In7	IN7	Värde insignal 7.
Float32	In8	IN8	Värde insignal 8.
Float32	ActVal	VAL	ActVal = Const +
Float32	Const	Const	Konstant värde som adderas till summan.

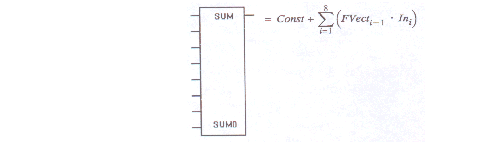

Array of Float32	FVect	FVect	Viktfaktor per signal. ActVal = Const + ( Fvect {0} · In1 + ... + Fvect {7} · In8 )
Int32	AccConst	AccConst	Ej implementerad funktion. Anger operatörens behörighet att ändra värde på Const . Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
Float32	MinConst	MinConst	Anger minsta tillåtna värde vid operatörsändring av Const.
Float32	MaxConst	MaxConst	Anger minsta tillåtna värde vid operatörsändring av Const.
Array of Int32	AccFact	AccFact	Ej implementerad funktion. Anger operatörens behörighet att ändra värde på FVect []. Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
Array of Float32	MinFact	MinFact	The minimum and maximum allowed value of the weighting factors Fvect[] at changes made by an operator.
Array of Float32	MaxFact	MaxFact	Anger minsta tillåtna värde vid operatörsändring av viktfaktorerna Fvect [].

DevBody attributes
PlcNode	PlcNode

GraphPlcNode
object_type	120
parameters[0]	8
parameters[1]	0
parameters[2]	1
parameters[3]	0
subwindows	0
graphmethod	1 (standard, common attributes)
graphindex	0
default_mask[0]	3
default_mask[1]	1
segname_annotation	1
compmethod	28
compindex	0
tracemethod	0
traceindex	0
executeordermethod	2
objname	Sum
graphname	Sum
debugpar

Template Object
FVect[0]	1.0
FVect[1]	1.0
FVect[2]	1.0
FVect[3]	1.0
FVect[4]	1.0
FVect[5]	1.0
FVect[6]	1.0
FVect[7]	1.0

Attributes detail

In1 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN1
Kropp	RtBody

Värde insignal 1.

In2 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN2
Kropp	RtBody

Värde insignal 2.

In3 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN3
Kropp	RtBody

Värde insignal 3.

In4 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN4
Kropp	RtBody

Värde insignal 4.

In5 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN5
Kropp	RtBody

Värde insignal 5.

In6 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN6
Kropp	RtBody

Värde insignal 6.

In7 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN7
Kropp	RtBody

Värde insignal 7.

In8 Input
Klass	Input
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	IN8
Kropp	RtBody

Värde insignal 8.

ActVal Output
Klass	Output
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	VAL
Kropp	RtBody

ActVal = Const +

Const Intern
Klass	Intern
Typ	Float32
Flags
GraphName	Const
Kropp	RtBody

Konstant värde som adderas till summan.

FVect Intern
Klass	Intern
Typ	Array of Float32
Flags	ARRAY
Elements	8
GraphName	FVect
Kropp	RtBody

Viktfaktor per signal.

ActVal = Const + ( Fvect {0} · In1 + ... + Fvect {7} · In8 )

AccConst Intern
Klass	Intern
Typ	Int32
Flags
GraphName	AccConst
Kropp	RtBody

Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
Const . Följande behörigheter är möjliga:

0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.

MinConst Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MinConst
Kropp	RtBody

Anger minsta tillåtna värde vid operatörsändring av Const.

MaxConst Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MaxConst
Kropp	RtBody

Anger minsta tillåtna värde vid operatörsändring av Const.

AccFact Intern
Klass	Intern
Typ	Array of Int32
Flags	ARRAY
Elements	8
GraphName	AccFact
Kropp	RtBody

Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
FVect []. Följande behörigheter är möjliga:

0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.

MinFact Intern
Klass	Intern
Typ	Array of Float32
Flags	ARRAY
Elements	8
GraphName	MinFact
Kropp	RtBody

 The minimum and maximum allowed value of the weighting
 factors Fvect[] at changes made by an operator.

MaxFact Intern
Klass	Intern
Typ	Array of Float32
Flags	ARRAY
Elements	8
GraphName	MaxFact
Kropp	RtBody

Anger minsta tillåtna värde vid operatörsändring av viktfaktorerna
Fvect [].

PlcNode Buffer
Klass	Buffer
Typ	PlcNode
Flags	INVISIBLE
Kropp	DevBody
