Class SR_R
|
||
|---|---|---|
| Version | 1.0 | |
| Modified | 15-JAN-2025 13:23:37.00 | |
| Kod | rt_plc_macro_logic.h | |
Set Reset vippor.

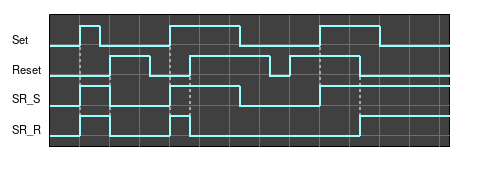

Tar självhållning vid positiv flank på 'set'-ingången. Släpper självhållningen vid positiv flank på 'res'-ingången. Om både set - och reset -signal finns samtidigt är SR-vippans tillstånd odefinierat. Därför finns två versioner av vippan: SR_S vippan blir TRUE ( = S et) då båda ingångarna är satta SR_R vippan blir FALSE ( = R eset) då båda ingångarna är satta
Se även
| RtBody attributes pwr_sClass_sr_r | |||
|---|---|---|---|
| Boolean | set | set | Ingång för 'set'-signalen. |
| Boolean | reset | res | Ingång för 'reset'-signalen. |
| Boolean | Status | sts | Anger objektets aktuella tillstånd. |
| Int32 | Acc | Acc | Ej implementerad funktion. Anger operatörens behörighet att ändra värde på Status . Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten. |
| DevBody attributes | |||
|---|---|---|---|
| PlcNode | PlcNode | ||
| GraphPlcNode | |
|---|---|
| object_type | 95 |
| parameters[0] | 2 |
| parameters[1] | 0 |
| parameters[2] | 1 |
| parameters[3] | 0 |
| subwindows | 0 |
| graphmethod | 0 (standard, individual attributes) |
| graphindex | 0 |
| default_mask[0] | 3 |
| default_mask[1] | 1 |
| segname_annotation | 1 |
| compmethod | 5 |
| compindex | 0 |
| tracemethod | 3 |
| traceindex | 1 |
| executeordermethod | 2 |
| objname | SR_R |
| graphname | SR_R |
| debugpar | Status |
| set Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | STATE | RTVIRTUAL | NOEDIT | NOREMOVE | |
| GraphName | set | |
| Kropp | RtBody | |
Ingång för 'set'-signalen.
| reset Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | STATE | RTVIRTUAL | NOEDIT | NOREMOVE | |
| GraphName | res | |
| Kropp | RtBody | |
Ingång för 'reset'-signalen.
| Status Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | sts | |
| Kropp | RtBody | |
Anger objektets aktuella tillstånd.
| Acc Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Int32 | |
| Flags | STATE | NOEDIT | |
| GraphName | Acc | |
| Kropp | RtBody | |
Ej implementerad funktion. Anger operatörens behörighet att ändra värde på Status . Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
| PlcNode Buffer | ||
|---|---|---|
| Klass | Buffer | |
| Typ | PlcNode | |
| Flags | INVISIBLE | |
| Kropp | DevBody | |
