Volume pwrb
Attributes: Runtime \| Development \| System \| Template \| Detail C Binding: Struct \| Class \| Code ClassTree	INDEX NO INDEX

Class Select
Version	1.0
Modified	15-JAN-2025 13:23:37.00
Kod	rt_plc_arithm.c

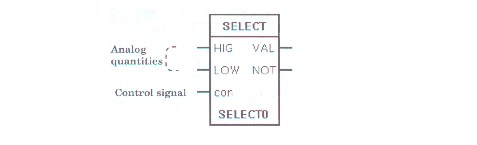

Signalväljare. Väljer en av två analoga signaler.


Valet av signal styrs av en binär storhet på följande sätt:

VAL = HIG och NOT = LOW, om con(trol) är TRUE
VAL = LOW och NOT = HIG, om con(trol) är FALSE

RtBody attributes pwr_sClass_select
Float32	High	HIG	Värde på 1:a insignalen.
Float32	Low	LOW	Värde på 2:a insignalen.
Boolean	Control	con	Väljarens värde.
Float32	ActVal	VAL	Valt värde hämtas från High , om Control är TRUE, annars från Low .
Float32	NotActVal	NOT	Icke-valt värde hämtas från Low , om Control är TRUE, annars från High .
Int32	AccHigh	AccHigh	Ej implementerad funktion. Anger operatörens behörighet att ändra värde på High. Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
Int32	AccLow	AccLow	Ej implementerad funktion. Anger operatörens behörighet att ändra värde på Low. Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
Int32	AccCon	AccCon	Ej implementerad funktion. Anger operatörens behörighet att ändra värde på Control. Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
Float32	MinHigh	MinHigh	Anger minsta tillåtna värde vid operatörsändring av High.
Float32	MaxHigh	MaxHigh	Anger största tillåtna värde vid operatörsändring av High.
Float32	MinLow	MinLow	Anger minsta tillåtna värde vid operatörsändring av Low.
Float32	MaxLow	MaxLow	Anger största tillåtna värde vid operatörsändring av Low.

DevBody attributes
PlcNode	PlcNode

GraphPlcNode
object_type	125
parameters[0]	3
parameters[1]	0
parameters[2]	2
parameters[3]	0
subwindows	0
graphmethod	0 (standard, individual attributes)
graphindex	0
default_mask[0]	7
default_mask[1]	1
segname_annotation	1
compmethod	4
compindex	0
tracemethod	0
traceindex	0
executeordermethod	2
objname	Select
graphname	Select
debugpar

Attributes detail

High Input
Klass	Input
Typ	Float32
Flags	REDUTRANSFER
GraphName	HIG
Kropp	RtBody

Värde på 1:a insignalen.

Low Input
Klass	Input
Typ	Float32
Flags	REDUTRANSFER
GraphName	LOW
Kropp	RtBody

Värde på 2:a insignalen.

Control Input
Klass	Input
Typ	Boolean
Flags	NOINVERT \| REDUTRANSFER
GraphName	con
Kropp	RtBody

Väljarens värde.

ActVal Output
Klass	Output
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	VAL
Kropp	RtBody

Valt värde hämtas från High , om Control är TRUE, annars från Low .

NotActVal Output
Klass	Output
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	NOT
Kropp	RtBody

Icke-valt värde hämtas från Low , om Control är TRUE, annars från High .

AccHigh Intern
Klass	Intern
Typ	Int32
Flags
GraphName	AccHigh
Kropp	RtBody

Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
High. Följande behörigheter är möjliga:

0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.

AccLow Intern
Klass	Intern
Typ	Int32
Flags
GraphName	AccLow
Kropp	RtBody

Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
Low. Följande behörigheter är möjliga:

0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.

AccCon Intern
Klass	Intern
Typ	Int32
Flags
GraphName	AccCon
Kropp	RtBody

Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
Control. Följande behörigheter är möjliga:

0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.

MinHigh Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MinHigh
Kropp	RtBody

Anger minsta tillåtna värde vid operatörsändring av High.

MaxHigh Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MaxHigh
Kropp	RtBody

Anger största tillåtna värde vid operatörsändring av High.

MinLow Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MinLow
Kropp	RtBody

Anger minsta tillåtna värde vid operatörsändring av Low.

MaxLow Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MaxLow
Kropp	RtBody

Anger största tillåtna värde vid operatörsändring av Low.

PlcNode Buffer
Klass	Buffer
Typ	PlcNode
Flags	INVISIBLE
Kropp	DevBody
