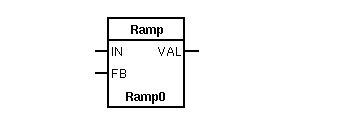

Class Ramp
Version	1.0
Modified	15-JAN-2025 13:23:35.00
Kod	rt_plc_arithm.c

Begränsar en storhets ändringshastighet.


Separata gränser för att öka respektive minska; RampUp och RampDown .

Sätt du = RampUp · ScanTime och dn = RampDown · ScanTime . En insignal
bestämmer utsignalen på följande sätt:

En extern signal kan också användas som återkoppling.

Exempel

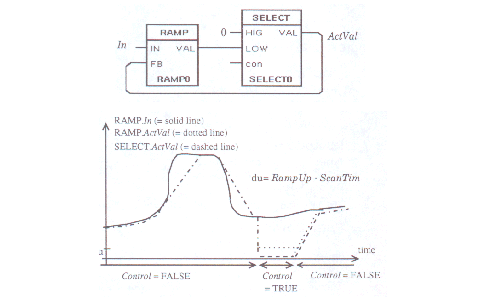

I exemplet nedan har en extern signal anslutits till Ramp-objektets FB-
ingång. Återkopplingen från Select-objektet till Ramp-objektet är av
typen 'ConFeedbackAnalog'.

Så länge Control (i Select-objektet) är FALSE rampas Select-objektets
utgång upp och ned. När Control är TRUE får utgången det konstanta värdet
RampUp * ScanTime.

RtBody attributes pwr_sClass_ramp
Float32	In	IN	Värde på insignalen.
Float32	FeedB	FB	Extern återkoppling. Om ingången lämnas öppen används VAL-utgången som intern insignal.
Float32	ActVal	VAL	Utsignal; se ovan.
Pointer to Float32	ScanTime	ScanTime	Programcykeltiden (= samplings intervallet), i sekunder, lagras automatiskt vid kompilering.
Float32	RampUp	RampUp	Anger maximal ökning per sekund. Om RampUp = 0 sker ingen begränsing av insignalen uppåt.
Float32	RampDown	RampDown	Anger maximal minskning per sekund. Om RampDown = 0 sker ingen begränsing av insignalen nedåt.
Boolean	RampUpAbs	RampUpAbs	If RampUpAbs is set, RampUp is the limit when the absolute value is increasing, and RampDown the limit when the absolute value is decreasing.
Int32	AccUp	AccUp	Ej implementerad funktion. Anger operatörens behörighet att ändra värde på RampUp. Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
Int32	AccDown	AccDown	Ej implementerad funktion. Anger operatörens behörighet att ändra värde på RampDown. Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
Float32	MinUp	MinUp	Anger minsta tillåtna värde vid operatörsändring av RampUp .
Float32	MaxUp	MaxUp	Anger största tillåtna värde vid operatörsändring av RampUp .
Float32	MinDown	MinDown	Anger minsta tillåtna värde vid operatörsändring av RampDown .
Float32	MaxDown	MaxDown	Anger största tillåtna värde vid operatörsändring av RampDown .

DevBody attributes
PlcNode	PlcNode

GraphPlcNode
object_type	126
parameters[0]	2
parameters[1]	0
parameters[2]	1
parameters[3]	0
subwindows	0
graphmethod	0 (standard, individual attributes)
graphindex	0
default_mask[0]	1
default_mask[1]	1
segname_annotation	1
compmethod	32
compindex	0
tracemethod	0
traceindex	0
executeordermethod	2
objname	Ramp
graphname	Ramp
debugpar

Attributes detail

In Input
Klass	Input
Typ	Float32
Flags	REDUTRANSFER
GraphName	IN
Kropp	RtBody

Värde på insignalen.

FeedB Input
Klass	Input
Typ	Float32
Flags	REDUTRANSFER
GraphName	FB
Kropp	RtBody

Extern återkoppling. Om ingången lämnas öppen används VAL-utgången som
intern insignal.

ActVal Output
Klass	Output
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	VAL
Kropp	RtBody

Utsignal; se ovan.

ScanTime Intern
Klass	Intern
Typ	Pointer to Float32
Flags	INVISIBLE \| POINTER \| PRIVATE
GraphName	ScanTime
Kropp	RtBody

Programcykeltiden (= samplings intervallet), i sekunder, lagras automatiskt vid
kompilering.

RampUp Intern
Klass	Intern
Typ	Float32
Flags	REDUTRANSFER
GraphName	RampUp
Kropp	RtBody

Anger maximal ökning per sekund. Om RampUp = 0 sker ingen begränsing av
insignalen uppåt.

RampDown Intern
Klass	Intern
Typ	Float32
Flags	REDUTRANSFER
GraphName	RampDown
Kropp	RtBody

Anger maximal minskning per sekund. Om RampDown = 0 sker ingen
begränsing av insignalen nedåt.

RampUpAbs Intern
Klass	Intern
Typ	Boolean
Flags	REDUTRANSFER
GraphName	RampUpAbs
Kropp	RtBody

 If RampUpAbs is set, RampUp is the limit when the absolute value
 is increasing, and RampDown the limit when the absolute value is
 decreasing.

AccUp Intern
Klass	Intern
Typ	Int32
Flags
GraphName	AccUp
Kropp	RtBody

Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
RampUp. Följande behörigheter är möjliga:

0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.

AccDown Intern
Klass	Intern
Typ	Int32
Flags
GraphName	AccDown
Kropp	RtBody

Ej implementerad funktion. Anger operatörens behörighet att ändra värde på
RampDown. Följande behörigheter är möjliga:

0 -- Ingen ändring tillåten
? 0 -- ändring tillåten.

MinUp Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MinUp
Kropp	RtBody

Anger minsta tillåtna värde vid operatörsändring av RampUp .

MaxUp Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MaxUp
Kropp	RtBody

Anger största tillåtna värde vid operatörsändring av RampUp .

MinDown Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MinDown
Kropp	RtBody

Anger minsta tillåtna värde vid operatörsändring av RampDown .

MaxDown Intern
Klass	Intern
Typ	Float32
Flags
GraphName	MaxDown
Kropp	RtBody

Anger största tillåtna värde vid operatörsändring av RampDown .

PlcNode Buffer
Klass	Buffer
Typ	PlcNode
Flags	INVISIBLE
Kropp	DevBody
