Class Pulse
|
||
|---|---|---|
| Version | 1.0 | |
| Modified | 15-JAN-2025 13:23:34.00 | |
| Kod | rt_plc_macro_logic.h | |
Variabel puls.

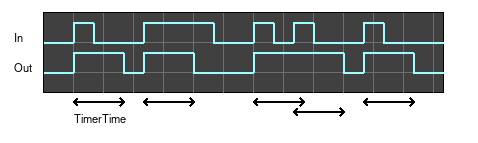

Objektet generera, vid positiv flank på insignalen, en puls med varaktigheten TimerTime. Om insignalen triggar ett Pulse-objekt som redan håller på med en puls, kommer den pågående pulsen att förlängas, eftersom pulslängden, TimerTime , räknas från insignalens senaste positiva flank.
Tips

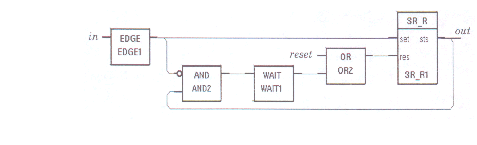

Om en reset-funktion krävs, istället för en puls med given period, kan pulsen realiseras med Wait , And , Or , Edge och ett SR_R-objekt.
| RtBody attributes pwr_sClass_pulse | |||
|---|---|---|---|
| Boolean | in | in | Flankövervakad insignal. |
| Boolean | Status | sts | Anger objektets tillstånd. S.k. timersstyrning används. |
| Boolean | StatusOld | StatusOld | Senaste In-värde. |
| Boolean | TimerFlag | Markerar aktiv timer | |
| Pointer to Boolean | TimerNext | Pekar på nästa element i timer kön. | |
| UInt32 | TimerCount | Antal återstående ticks. ( 1 tick = PLC-jobbets bascykeltid.) | |
| Pointer to Boolean | TimerDO | Pekar på ett Do eller Dv objekt eller, om sådant objekt inte används, på TimerDoDum . Efter tiden TimerTime nollställs den av TimerDo angivna signalen. |
|
| Float32 | TimerTime | Anger, i sekunder, pulsens varaktighet. TimerTime = PLC programmets cykeltid. |
|
| Boolean | TimerDODum | Dummy. Om TimerDoDum inte pekar på ett Do eller Dv objekt pekar det hit. | |
| Objid | TimerObjDId | Identity of this object is set at load file creation. Used by the run time system. |
|
| Int32 | TimerAcc | Ej implementerad funktion. Anger operatörens behörighet att ändra värde på TimerTime . Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten. |
|
| Float32 | TimerMin | Specifies a valid interval at changes made by the operator on TimerTime. TimerMin <= TimerTime <= TimerMax |
|
| Float32 | TimerMax | Anger största tillåtna värde vid operatörsändring av TimerTime . TimerMin <= TimerTime <= TimerMax |
|
| DevBody attributes | |||
|---|---|---|---|
| Boolean | ShowTimerTime | Anger om TimerTime ska visas i Pulse-objektets symbol eller ej. FALSE betyder ingen visning och TRUE visning. Enheten är sekunder. |
|
| PlcNode | PlcNode | ||
| GraphPlcNode | |
|---|---|
| object_type | 96 |
| parameters[0] | 1 |
| parameters[1] | 0 |
| parameters[2] | 1 |
| parameters[3] | 0 |
| subwindows | 0 |
| graphmethod | 1 (standard, common attributes) |
| graphindex | 0 |
| default_mask[0] | 1 |
| default_mask[1] | 1 |
| segname_annotation | 1 |
| rtbody_annotation | 1 |
| compmethod | 5 |
| compindex | 0 |
| tracemethod | 3 |
| traceindex | 1 |
| executeordermethod | 2 |
| objname | Pulse |
| graphname | Pulse |
| debugpar | Status |
| Template Object | |
|---|---|
| ShowTimerTime | 1 |
| in Input | ||
|---|---|---|
| Klass | Input | |
| Typ | Boolean | |
| Flags | STATE | RTVIRTUAL | NOEDIT | NOREMOVE | |
| GraphName | in | |
| Kropp | RtBody | |
Flankövervakad insignal.
| Status Output | ||
|---|---|---|
| Klass | Output | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | REDUTRANSFER | |
| GraphName | sts | |
| Kropp | RtBody | |
Anger objektets tillstånd. S.k. timersstyrning används.
| StatusOld Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Boolean | |
| Flags | STATE | NOEDIT | INVISIBLE | REDUTRANSFER | |
| GraphName | StatusOld | |
| Kropp | RtBody | |
Senaste In-värde.
| TimerFlag Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Boolean | |
| Flags | STATE | INVISIBLE | REDUTRANSFER | |
| Kropp | RtBody | |
Markerar aktiv timer
| TimerNext Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Pointer to Boolean | |
| Flags | POINTER | STATE | INVISIBLE | PRIVATE | |
| Kropp | RtBody | |
Pekar på nästa element i timer kön.
| TimerCount Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | UInt32 | |
| Flags | STATE | INVISIBLE | REDUTRANSFER | |
| Kropp | RtBody | |
Antal återstående ticks. ( 1 tick = PLC-jobbets bascykeltid.)
| TimerDO Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Pointer to Boolean | |
| Flags | POINTER | STATE | INVISIBLE | PRIVATE | |
| Kropp | RtBody | |
Pekar på ett Do eller Dv objekt eller, om sådant objekt inte används, på TimerDoDum . Efter tiden TimerTime nollställs den av TimerDo angivna signalen.
| TimerTime Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Float32 | |
| Flags | REDUTRANSFER | |
| Kropp | RtBody | |
Anger, i sekunder, pulsens varaktighet. TimerTime = PLC programmets cykeltid.
| TimerDODum Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Boolean | |
| Flags | STATE | INVISIBLE | |
| Kropp | RtBody | |
Dummy. Om TimerDoDum inte pekar på ett Do eller Dv objekt pekar det hit.
| TimerObjDId Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Objid | |
| Flags | INVISIBLE | |
| Kropp | RtBody | |
Identity of this object is set at load file creation. Used by the run time system.
| TimerAcc Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Int32 | |
| Flags | ||
| Kropp | RtBody | |
Ej implementerad funktion. Anger operatörens behörighet att ändra värde på TimerTime . Följande behörigheter är möjliga: 0 -- Ingen ändring tillåten ? 0 -- ändring tillåten.
| TimerMin Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Float32 | |
| Flags | ||
| Kropp | RtBody | |
Specifies a valid interval at changes made by the operator on TimerTime. TimerMin <= TimerTime <= TimerMax
| TimerMax Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Float32 | |
| Flags | ||
| Kropp | RtBody | |
Anger största tillåtna värde vid operatörsändring av TimerTime . TimerMin <= TimerTime <= TimerMax
| ShowTimerTime Intern | ||
|---|---|---|
| Klass | Intern | |
| Typ | Boolean | |
| Flags | ||
| Kropp | DevBody | |
Anger om TimerTime ska visas i Pulse-objektets symbol eller ej. FALSE betyder ingen visning och TRUE visning. Enheten är sekunder.
| PlcNode Buffer | ||
|---|---|---|
| Klass | Buffer | |
| Typ | PlcNode | |
| Flags | INVISIBLE | |
| Kropp | DevBody | |
