Grafcet order.

Till varje sekvenssteg kan ett eller flera Order-objekt kopplas.
Aktiviteter ( t.ex StoDo , ResDv , And , Or , Wait objekt) knutna till Order -
objekt kan antingen kopplas direkt till Order-objektets utgång eller placeras i
ett med Order-objektet associerat s.k. aktivitetsfönster (= a sub-window). Ett
Order-objekt kan dock inte samtidigt ha både ett aktivitetsfönster och
direktanslutna objekt. Aktivitetsfönster kan förbättra programmets
överskådlighet. Objekten i aktivitetsfönstret får ett WindowOrderact objekt
som förälder objekt.

NB! Objektets orderlista består antingen av objekten i ett aktivitetsfönster eller
Stoxx, Setxx, eller Resxx objekt direkt kopplade till Order-objektets utgång.
Övriga objekt ( And, Or, Wait, etc.) direkt kopplade till Order-objektets utgång
inkluderas inte i orderlistan. Det betyder att sådana objekt kommer att
evalueras varje gång PLC programmet exekverar , dvs oberoende av stegets
eller Order-objektets tillstånd.

Kod i objektets orderlista evalueras däremot så länge steget , till vilket ordern
hör, är aktivt eller ordern ( om lagrad) är aktiv; dvs orderlistan kan evalueras
oberoende av Order-objektets tillstånd . Den sista exekveringen av orderlistan
kommer att ske med inaktivt Order-objekt . Detta betyder, om Order-objektets
tillstånd, Status[0] är TRUE, när steget gör övergången 1 --> 0 eller då en
lagrad order tas ned, kommer ytterligare en exekvering av objektets orderlista
att göras.

Ett Order-objekts tillstånd kan användas som signal i dess aktivitetsfönster.
Tillståndet hämtas då med OrderAct-objekt.
Utifrån exekveringssynpunkt behandlas Stoxx , Setxx och Resxx objekt på
samma sätt vare sig de placerats i ett aktivitetsfönster eller kopplats direkt till
Order-objektet.

Till varje order kan s.k. order-attribut (se Attr1 , ...., Attr6 ) knytas med hjälp
av Objekts Editorn. Förekomsten av order-attribut framgår av symbolens
vänstra fält. Saknas order-attribut gäller att ordern ställs ut (blir aktiv) så länge
steget är aktivt och upphör när steget blir inaktivt.

'Condition' är ett order-attribut. Man talar om C-order då ett Order-objekt har
Condition-attribut. En C-orders villkor kan definieras på endera av följande
sätt. genom direkt anslutning av villkoret till ordersymbolens vertikala
anslutning. via ett kombinatoriskt nät i ett villkorsfönster . Ett SetCond-objekt
i villkorsfönstret lagrar villkorets status i Order-objektet. Objekten i fönstret
får ett WindowCond objekt.

Exempel

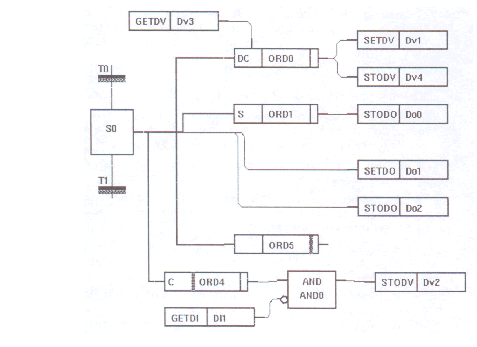

Figuren nedan visar några tillämpningar med Order-objekt:
- Flera order-instanser (ORD0, ORD1,...) kan knytas till ett steg; här S0
- Enkla aktiviteter kan knytas direkat till steg utan någon mellanliggande
  order; jfr Do1 och Do2.
- Flera aktiviteter kan knytas direkt till ett Order-objekt; här två aktiviteter
  knutna directk till ORD0-instansen.

- Den tjocka vertikala linjen i ORD5 indikerar att ett underliggande 'subwindow'
  har knutits till objektet, i dett fall ett aktivitetsfönster. Ett sådant kan i
  PLC-editorn skapas genom Shift/MB1 och dubbel-klick i högra delen av order
  objektet.
- Do1 kommer att sättas så länge S0 är aktivt. Eftersom en SetDo används
  förblir Do1 satt också sedan S0 blivit inaktivt. SetDo-objektet ingår
  inte i orderlistan.
- Eftersom StoDo för Do2 inte ingår i någon orderlista kommer den att
  evalueras varje gång PLC programmet exekverar. Do2 får status såsom
  steget.
- Do0 kommer att sättas då S0 blir aktiv. Men genom att ORD1 är en S-order
  kommer den att förbli aktiv också efter det att S0 blivit inaktiv. Do0
  tas ned först då ORD1 görs inaktiv av en Reset_SO; jfr med Do2.
- Dv1 och Dv4 sätts inte direkt efter det att S0 blivit aktiv. ORD0-
  instansen har order-attributen D och C, dvs ett fördröjt frigivningsvillkor.

  -- Om S0 är aktiv när fördröjningen löpt ut och Dv3 är TRUE blir Dv1
     TRUE. Set-funktioner har självhållning varför Dv-signalen förblir
     TRUE också sedan S0 blivit inaktiv.
  -- När fördröjningen löpt ut följer Dv4 villkoret Dv3 så länge steget
     är aktivt.

- Det tjocka vertikala linjen i ORD4 indikerar att ett underliggande
  'subwindow' knutints till ovbjektet, i dett fall ett villkorsfönster. Om
  ORD4 är aktivt, villkoret uppfyllt och DI1 inte är TRUE kommer Dv2 att bli
  TRUE, annars blir Dv2 FALSE.

  AND0 tillhör inte Order-objektets orderlista.

  Ett villkorsfönster öppnas i PLC-editorn med Shift/MB1 och dubbelklick i
  vänstra delen av Order-objektet.

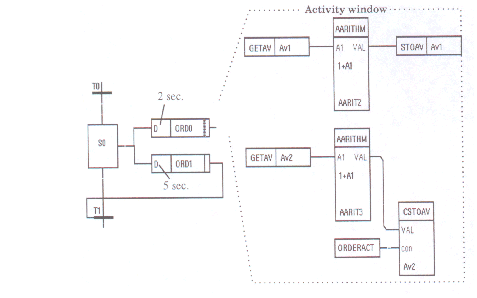

Figuren nedan visar en del av en sekvenskedja. ORD0 indikerar ett aktivitets-
fönster och dess innehåll visas till höger i figuren.

Antag att PLC programmet exekverar med frekvensen 10 Hz och att
Av1=Av2=0. ORD1 ser till att stegets aktiva tillstånd varar i 5 sekunder.
Vilket värde har Av1 resp Av2 därefter?

Orderlistan börjar exekvera så fort steget blivit aktivt. Av1 kommer att
räknas upp och lagras 20 gånger då ORD0 är inaktiv och sedan 30 gånger då
ORD0 är aktiv. Efter att steget blivit inaktivt sker ytterligare en exekvering
av orderlistan med inaktiv order. Därför blir Av1=51. Av2 lagras endast då
ORD0 är aktiv, varför Av2=30.

För att utnyttja fördröjningen i en D-order används OrderAct som i fallet
ORD0 eller ordens tillstånd i ORD1. Vi konstaterar också att så länge steget
är aktivt exekveras orderlistan oberoende av ordens tillstånd.

Statusingång. Kontrollerar det anslutna stegets status (InitStep, Step, SubStep,
SsBegin eller SsEnd-objekt) genom att titta på dess Status [0] och Status [1].

Villkorsingång. Ingången kan används för att koppla en binär villkorssignal till
en C-order.

Status[0] anger objektets status. FALSE betyder inaktiv order och TRUE innebär
aktiv order. Värdet kan plockas upp i annat program med hjälp av GetDp objekt.

Status[1] hänför sig till stegets status. TRUE betyder att steget, som ordern
tillhör, är aktivt eller att en lagrad order är aktiv.
Antag en D-order, dvs order med D-attribut. Då steget blir aktivt sätts Status
[1] till TRUE. Objektets orderlista evalueras med Status [0] = FALSE. Om
Order-objektet har ett aktivitetsfönster kan värdet på Status [0] hämtas med
OrderAct-objekt.

Då fördröjningen löper ut blir Status [0] TRUE och evalueringen av orderlistan
fortsätter så länge Status [1] = TRUE eller så länge det gäller att Status [0] var
TRUE vid förra evalueringen.

I utgångsläget gäller att Order-objektet blir aktivt då steget blir aktivt och
inaktivt när steget blir inaktivt. Med de s.k. order-attributen kan detta
förhållande påverkas. Alternativen, som betecknas med VERSALER, är:

D = Fördröjd Order-objektet blir aktivt en viss tid efter det att steget
(Delayed) blivit aktivt. AttrTime1, ..., AttrTime6 anger tiden för
motsvarande attribut.

L = Tidsbegränsad Order-objektet blir aktivt samtidigt med steget men detta
(Limited) gäller bara för begränsad tid. AttrTime1, ..., AttrTime6
anger tiden för motsvarande attribut.

P = Puls Ska Order-objektet evalueras med aktiv status precis en
(Pulse) programcykel ersätts L med P.

C = Villkorlig Order-objektet blir aktivt först när steget är aktivt och
(Conditionally) frigivningsvillkoret uppfyllt; ( Cond eller villkorsfönster)

S = Lagrad Order-objektet blir aktivt samtidigt med steget. Till-
(Stored) kvarstår sedan också efter det att steget blivit inaktivt.
En lagrad order tas ned med Reset_SO-objekt.

Varje order-attribut definierar ett sub-objekt i rtdb. Ett sub-objekt med namnet
S är av typen S-order osv. Entydigheten kräver att givet order-attribut
förekommer högst en gång i varje Order-objekt.

Ett Order-objekt kan ha upp till 5 definierade order-attribut. Order attributens
sekvens bestämmer funktionen, t.ex.

En CDS-order lagras ( dvs. tar självhållning) först då det påverkande villkoret
varit uppfyllt under begärd tid -- förutsatt att steget då fortfarande är aktivt.
Ordern förblir sedan aktiv tills den tas ned med ett Reset_SO-objekt.
SDC-order. Uppgiften om att steget är aktivt lagras direkt. Då den begärda
tiden förlupit kommer orderns tillstånd att följa villkorets.
DSC-order. Uppgiften om att steget är aktivt lagras först då fördröjningen löpt
ut -- såvida steget då fortfarande är aktivt. Ordern blir aktiv då villkoret
uppfylls. Orderns tillstånd kan komma att växla beroende på villkoret. Ordern
förblir lagrad tills den tas ned med Reset_SO-objekt.
AttrTime1, AttrTime2, ..., AttrTime6

Anger, i sekunder, tiden för D respektive L order-attribut. AttrTime1 hör ihop
med Attr1 osv.

 Specifies, in seconds, a time used by the D and L
 order-attributes. AttrTime1 is associated to Attr1 and
 so on.

Se Attr1

Se Attr1

Se Attr1

Se Attr1

Se Attr1

Anger om AttrTime -värdet för D- och L-order ska visas i Order-objektets
symbol eller ej. FALSE betyder ingen visning och TRUE visning. Enheten är
sekunder.
