Class Maxmin
Version 1.0
Modified 15-JAN-2025 13:23:34.00
Kod rt_plc_arithm.c

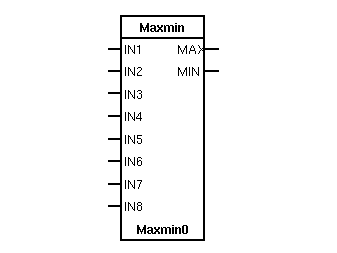

Max/Min väljare.


Maxmin-objektet väljer största respektive minsta värdet bland upp till 8
insignaler, varav de två första kan vara konstanter.

De använda ingångarna ska väljas konsekutivt.

-
Exempel

Välj ut minsta värdet bland insignalerna AI1, AI2 och konstanten 3.5

Lösning: - Koppla IN2 och IN3 till Ai- objekten AI1 och AI2.
- Lägg konstanten 3.5 på ingången In1 .
- MAX-utgången används inte varför den inte markeras i `Used'.
- MIN-utgången innehåller det begärda värdet.
RtBody attributes pwr_sClass_maxmin
Float32 In1 IN1 Värde på insignal 1.
Float32 In2 IN2 Värde på insignal 2.
Float32 In3 IN3 Värde på insignal 3.
Float32 In4 IN4 Värde på insignal 4.
Float32 In5 IN5 Värde på insignal 5.
Float32 In6 IN6 Värde på insignal 6.
Float32 In7 IN7 Värde på insignal 7.
Float32 In8 IN8 Värde på insignal 8.
Float32 MaxVal MAX Största värde bland insignalerna; dvs Max ( In1 , In2 , ..., In8 )
Float32 MinVal MIN Minsta värde bland insignalerna; dvs. Min( In1 , In2 , ..., In8 )
DevBody attributes
PlcNode PlcNode

GraphPlcNode
object_type 121
parameters[0] 8
parameters[1] 0
parameters[2] 2
parameters[3] 0
subwindows 0
graphmethod 0 (standard, individual attributes)
graphindex 0
default_mask[0] 3
default_mask[1] 3
segname_annotation 1
compmethod 29
compindex 0
tracemethod 0
traceindex 0
executeordermethod 2
objname Maxmin
graphname Maxmin
debugpar

Attributes detail
In1 Input
Klass Input
Typ Float32
Flags REDUTRANSFER
GraphName IN1
Kropp RtBody
Värde på insignal 1.
In2 Input
Klass Input
Typ Float32
Flags REDUTRANSFER
GraphName IN2
Kropp RtBody
Värde på insignal 2.
In3 Input
Klass Input
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName IN3
Kropp RtBody
Värde på insignal 3.
In4 Input
Klass Input
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName IN4
Kropp RtBody
Värde på insignal 4.
In5 Input
Klass Input
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName IN5
Kropp RtBody
Värde på insignal 5.
In6 Input
Klass Input
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName IN6
Kropp RtBody
Värde på insignal 6.
In7 Input
Klass Input
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName IN7
Kropp RtBody
Värde på insignal 7.
In8 Input
Klass Input
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName IN8
Kropp RtBody
Värde på insignal 8.
MaxVal Output
Klass Output
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName MAX
Kropp RtBody
Största värde bland insignalerna; dvs Max ( In1 , In2 , ..., In8 )
MinVal Output
Klass Output
Typ Float32
Flags STATE | NOEDIT | REDUTRANSFER
GraphName MIN
Kropp RtBody
Minsta värde bland insignalerna; dvs. Min( In1 , In2 , ..., In8 )
PlcNode Buffer
Klass Buffer
Typ PlcNode
Flags INVISIBLE
Kropp DevBody
