Class Iv
|
| Version |
1.0 |
|
| Modified |
15-JAN-2025 13:23:37.00 |
|
Integer värde.
Konfigurerar beräknad heltals-storhet under 'Plant Configuration'. Värdet
är ett 32-bitars signed heltal.
Tips
Placera i utvecklingsmiljön objektet under $PlantHier objekt.

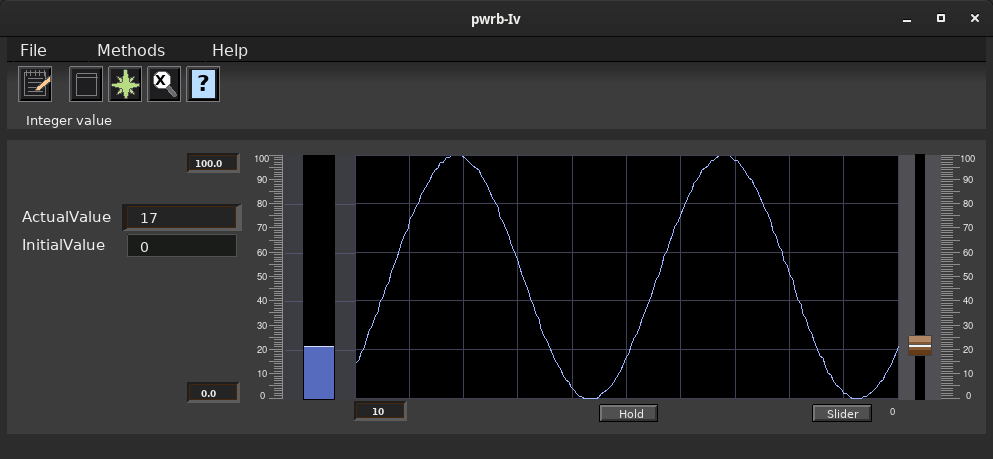

Objektsbild
|
RtBody attributes pwr_sClass_Iv |
| String80 |
Description |
|
Valfri beskrivande text för att beskriva vad storheten representerar eller vad
den används till. |
| UInt32 |
ValueIndex |
|
Index i Value-vektorn hos de IvArea-objekt som används för
bas- resp. delfrekvenssampel. Initieras vid start av rt_ini. |
| Pointer to Int32 |
ActualValue |
|
Pekare till ärvärdet (= ingenjörsvärdet ActualValue ). |
| Int32 |
InitialValue |
|
InitialValue anger signalens startvärde vid s.k. kallstart. Vilket värde som utgör
startvärde vid varmstart ( = PLC-programbyte) beror på om signalen är ny eller
ej. Existerade signalen i förra programversionen används dess sista ärvärde
som startvärde, annars InitialValue. |
| Float32 |
PresMaxLimit |
|
Skalområdets övre gräns i objektbildens stapeldiagramm. |
| Float32 |
PresMinLimit |
|
Skalområdets undre gräns i objektbildens stapeldiagramm. |
| XttMethodsMask |
XttMethodsMask |
|
Xtt method configuration.
Specification of the available methods for the object.
If Flags.IsConfigured is set, the methods can be specified in
the development environment. Otherwise they will be calculated
in runtime. |
| AttrRef |
DefGraph |
|
Ett XttGraph objekt som öppnar en graf för det här objektet.
|
| AttrRef |
DefTrend |
|
Ett trend objekt som visar en trend för det här objektet.
|
| String40 |
HelpTopic |
|
Hjälp-text för objektet.
|
| URL |
DataSheet |
|
En URL till datablad för objektet.
|
| URL |
CircuitDiagram |
|
En URL till kopplings-schemat för utrustningen i det här objektet.
|
| URL |
Photo |
|
A photograph of the plant.
|
| String80 |
Note |
|
A note of the current status of the object.
|
Attributes detail
Valfri beskrivande text för att beskriva vad storheten representerar eller vad
den används till.
Index i Value-vektorn hos de IvArea-objekt som används för
bas- resp. delfrekvenssampel. Initieras vid start av rt_ini.
Pekare till ärvärdet (= ingenjörsvärdet ActualValue ).
InitialValue anger signalens startvärde vid s.k. kallstart. Vilket värde som utgör
startvärde vid varmstart ( = PLC-programbyte) beror på om signalen är ny eller
ej. Existerade signalen i förra programversionen används dess sista ärvärde
som startvärde, annars InitialValue.
Skalområdets övre gräns i objektbildens stapeldiagramm.
Skalområdets undre gräns i objektbildens stapeldiagramm.
Xtt method configuration.
Specification of the available methods for the object.
If Flags.IsConfigured is set, the methods can be specified in
the development environment. Otherwise they will be calculated
in runtime.
Ett XttGraph objekt som öppnar en graf som innehåller data för det här
objektet. Grafen kan öppnas från popup-menyn för objektet.
Ett DsTrend eller PlotGroup som innehåller en trend för det här objektet.
Trenden kan öppnas från popup-menyn för objektet.
Ett hjälp ämne (topic) i xtt-hjälp filen som innehåller hjälp för det
här objektet. Hjälptexten kan visas från popup-menyn för objektet.
En URL till datablad för objektet. Databladet kan visas från popup-menyn
för objektet.
En URL till kopplings-schemat för utrustningen i det här objektet.
Kopplings-schemat kan visas från popup-menyn för objektet.
Om attributet är tomt, kommer CircuitDiagram-metoden att leta efter nämrsta
förfader som har ett angivet kopplings-schema och använda denna URL istället.
Om denna funktion ej önskas, lägg in strängen 'Disabled' i attributet. Detta
kommer att stänga av CircuitDiagram-metoden för detta objekt, och för alla
barn med tomt CircuitDiagram attribut.
A photograph of the plant.
A URL to a photo of the equipment.
The photo can be displayed from the popup menu for this object.
A note of the current status of the object.
Notes are used to exchange information between operators. It is handled
by the Note method.
