Volume pwrb
Attributes: Runtime \| Development \| System \| Template \| Detail C Binding: Struct \| Class \| Code ClassTree	INDEX NO INDEX

Class Gray
Version	1.0
Modified	15-JAN-2025 13:23:34.00
Kod	rt_plc_io.c

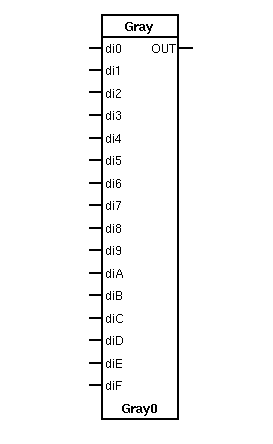

Graykod ingång. Objektet omvandlar 16-bitars Graykod till decimaltal.


Den kodning, som för att ändra utsignalen en enhet, alltid kräver att en och
endast en digital insignal byter värde är Graykoden.

16 binära positioner ger upplösningen 1 på 2 16 = 65 536.

RtBody attributes pwr_sClass_gray
Boolean	Din0	di0	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din1	di1	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din2	di2	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din3	di3	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din4	di4	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din5	di5	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din6	di6	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din7	di7	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din8	di8	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	Din9	di9	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	DinA	diA	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	DinB	diB	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	DinC	diC	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	DinD	diD	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	DinE	diE	di0 är minst signifikanta biten och diF mest signifikanta.
Boolean	DinF	diF	di0 är minst signifikanta biten och diF mest signifikanta.
Float32	ActVal	OUT	Anger omvandlingens resultat.
Boolean	Inv	inv	Anger om alla ingångar ska inverteras eller ej. FALSE betyder att ingen ingång ska invertera sin insignal; TRUE innebär att alla ingångar ska invertera sin resp. insignal. Om t.ex, bara de 4 första ingångarna används, ska de övriga 12 sättas till TRUE för att unvika fel.

DevBody attributes
PlcNode	PlcNode

GraphPlcNode
object_type	87
parameters[0]	16
parameters[1]	0
parameters[2]	1
parameters[3]	0
subwindows	0
graphmethod	0 (standard, individual attributes)
graphindex	0
default_mask[0]	65535
default_mask[1]	1
segname_annotation	1
compmethod	4
compindex	0
executeordermethod	2
objname	Gray
graphname	Gray
debugpar

Attributes detail

Din0 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di0
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din1 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di1
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din2 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di2
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din3 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di3
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din4 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di4
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din5 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di5
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din6 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di6
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din7 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di7
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din8 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di8
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

Din9 Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	di9
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

DinA Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	diA
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

DinB Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	diB
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

DinC Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	diC
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

DinD Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	diD
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

DinE Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	diE
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

DinF Input
Klass	Input
Typ	Boolean
Flags	STATE \| NOEDIT \| NOINVERT \| REDUTRANSFER
GraphName	diF
Kropp	RtBody

di0 är minst signifikanta biten och diF mest signifikanta.

ActVal Output
Klass	Output
Typ	Float32
Flags	STATE \| NOEDIT \| REDUTRANSFER
GraphName	OUT
Kropp	RtBody

Anger omvandlingens resultat.

Inv Intern
Klass	Intern
Typ	Boolean
Flags
GraphName	inv
Kropp	RtBody

Anger om alla ingångar ska inverteras eller ej. FALSE betyder att ingen ingång
ska invertera sin insignal; TRUE innebär att alla ingångar ska invertera sin
resp. insignal. Om t.ex, bara de 4 första ingångarna används, ska de övriga 12
sättas till TRUE för att unvika fel.

PlcNode Buffer
Klass	Buffer
Typ	PlcNode
Flags	INVISIBLE
Kropp	DevBody
