Konfigurerar i PLC Editorns arbetsyta ett delområde i A-format.
Genom att vid konfigurering av PLC program dela upp PLC Editorns arbetsyta
i Document objekt och arrangera PLC objekten så att de omsluts av Document
objekt kan konfigurationen skrivas ut på ett antal A4 sidor.
PLC Editorns arbetsyta kan innehålla ett godtyckligt antal Document objekt.

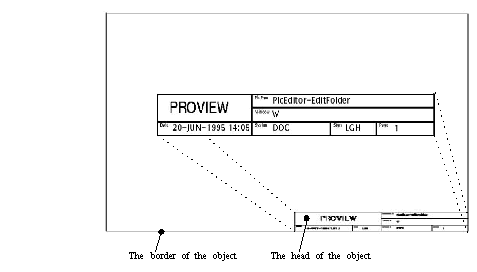

Ett Document objekt väljs ut genom att med pekdonet klicka på ramen eller på
det s.k. huvudet.
Med hjälp av Objekts Editorn kan objektets orientering, format, sidnummer
och konstruktörens signatur anges. Utvecklingsmiljön fyller i objekthuvudets
fält först i samband med objektets utskrift.
Vid utskrift skapas en PostScript fil per Document objekt och default placeras
filen på 'pwrp_obj'.
Tips
Ända skillnaden mellan å ena sidan Document och å andra sidan DocUser1 och
DocUser2 är att de senare objekten saknar ProviewR logon.
Med pwrc kommandona:
document /repage -- sidnumreras Document objekten på formen x.y. Första
siffran anger PlcPgm inom ProviewR-systemet och andra siffran anger
Document objekt i den ordning de skapats i PLC programmet. Ska sidorna
numreras i bestämd ordning måste objekten ordnas i önskad följd i
arbetsbänken.
document /list -- skriver ut en lista över systemets alla Document objekt i
alfabetisk ordning. Default sker utskriften till samma fönster varifrån
utvecklingsmiljön startats.
A List with Name on Document Objects in a ProviewR system
Behövs lite större arbetsyta väljs ett Document objekt i A3 format. Objekten i
motsvarande A4-utskrift är visserligen något förminskade jämfört med om de
fanns i ett Document objekt i A4 format men likväl fullt läsbara.
