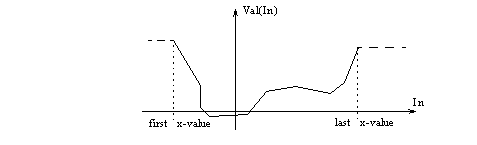

Interpolera i tabell.


Själva tabellen, funktionskurvan, beskrivs i en Table -instans; ( se Table).


Om insignalen ligger utanför tabellområdet väljs första/sista tabellvärdet som
funktionsvärde.

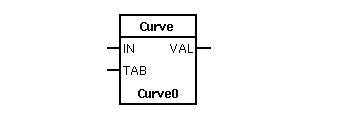

RtBody attributes pwr_sClass_curve
Float32	In	IN	Ingången kopplas till analog signal eller lämnas öppen. I senare fallet används In som invärde för bestämning funktionsvärdet.
Float32	Tab	TAB	Ingången måste anslutas till Table -instans; vanlig förbindning.
Float32	ActVal	VAL	Interpolerat tabellvärde i enlighet med insignalen.

DevBody attributes
PlcNode	PlcNode

GraphPlcNode
object_type	129
parameters[0]	2
parameters[1]	0
parameters[2]	1
parameters[3]	0
subwindows	0
graphmethod	0 (standard, individual attributes)
graphindex	0
default_mask[0]	3
default_mask[1]	1
segname_annotation	1
compmethod	4
compindex	0
tracemethod	0
traceindex	0
executeordermethod	2
objname	Curve
graphname	Curve
debugpar

Attributes detail

Ingången kopplas till analog signal eller lämnas öppen. I senare fallet används
In som invärde för bestämning funktionsvärdet.

Ingången måste anslutas till Table -instans; vanlig förbindning.

Interpolerat tabellvärde i enlighet med insignalen.
