Class ChanIi
|
||
|---|---|---|
| Version | 1.0 | |
| Modified | 15-JAN-2025 13:23:37.00 | |
Konfiguring av heltals-ingångskanal. Heltals-värden hämtas vanligtvis från bus I/O-system. Heltals-värdet lagras som en 32-bitars signed integer.Tips

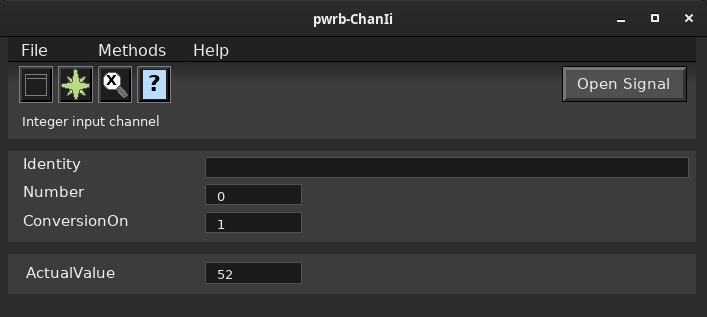

ChanIi objekt konfigureras under lämpligt Ii kort eller modul objekt.Objeksbild
| RtBody attributes pwr_sClass_ChanIi | |||
|---|---|---|---|
| String80 | Description | Valfri text för att beskriva kanalen eller dess användning. | |
| AttrRef | SigChanCon | Namn på Ii-signalobjekt knutet till kanalobjektet. | |
| String80 | Identity | Kanalens identitet. Valfri text, t.ex. Ii0 för att beteckna kortets första kanal, fysisk kabelmärkning etc. |
|
| UInt16 | Number | Attributet används för att knyta ChanAi objektet till en bestämd kanal på kortet. Kortets fysiska kanaler numreras 0,1, ... , ( MaxNoOfChannels -1), där MaxNoOfChannels finns i kortobjektet. Kortets kanalnummer räknas enligt korttillverkarens anvisningar. |
|
| Boolean | ConversionOn | Anger om signalobjektets ActualValue ska uppdateras eller ej. FALSE betyder ingen uppdatering; TRUE innebär att ActualValue kommer att uppdateras med cykeltiden ScanInterval. |
|
| DataRepEnum | Representation | Specifies the data representation of the raw value. | |
| Template Object | |
|---|---|
| ConversionOn | 1 |
| Representation | 0 |
| Description Attribute | ||
|---|---|---|
| Klass | Attribute | |
| Typ | String80 | |
| Flags | ||
| Kropp | RtBody | |
Valfri text för att beskriva kanalen eller dess användning.
| SigChanCon Attribute | ||
|---|---|---|
| Klass | Attribute | |
| Typ | AttrRef | |
| Flags | STATE | INVISIBLE | |
| Kropp | RtBody | |
Namn på Ii-signalobjekt knutet till kanalobjektet.
| Identity Attribute | ||
|---|---|---|
| Klass | Attribute | |
| Typ | String80 | |
| Flags | ||
| Kropp | RtBody | |
Kanalens identitet. Valfri text, t.ex. Ii0 för att beteckna kortets första kanal, fysisk kabelmärkning etc.
| Number Attribute | ||
|---|---|---|
| Klass | Attribute | |
| Typ | UInt16 | |
| Flags | ||
| Kropp | RtBody | |
Attributet används för att knyta ChanAi objektet till en bestämd kanal på kortet. Kortets fysiska kanaler numreras 0,1, ... , ( MaxNoOfChannels -1), där MaxNoOfChannels finns i kortobjektet. Kortets kanalnummer räknas enligt korttillverkarens anvisningar.
| ConversionOn Attribute | ||
|---|---|---|
| Klass | Attribute | |
| Typ | Boolean | |
| Flags | ||
| Kropp | RtBody | |
Anger om signalobjektets ActualValue ska uppdateras eller ej. FALSE betyder ingen uppdatering; TRUE innebär att ActualValue kommer att uppdateras med cykeltiden ScanInterval.
| Representation Attribute | ||
|---|---|---|
| Klass | Attribute | |
| Typ | DataRepEnum | |
| Flags | ||
| Kropp | RtBody | |
Specifies the data representation of the raw value.
