Konfigurerar digital utgångskanal oberoende det fysiska Do-kortets typ.

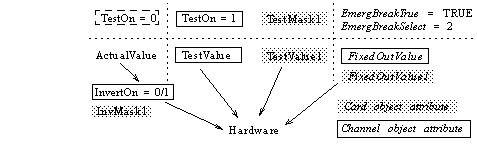

Figuren nedan visar stegen i omvandlingen av en Do-signal.
ActualValue tillhör Do objektet.

Om EmergBreakTrue = TRUE och EmergBreakSelect = 2 kommer utsignalen
att baseras på FixedOutValue . Annars avgör TestOn vilket attribut som
utsignalen baseras på.

ChanDo objekt konfigureras direkt under lämpligt Do-kortobjekt.

Rack- och kortobjekt för olika I/O system är separat dokumenterade.

För att skapa kortobjekt med tillhörande kanalobjekt används lämpligen
funktionen 'Configure Card' i "Utility Window".

Valfri text för att beskriva kanalen eller dess användning.

Namn på Do -signalobjekt knutet till kanalobjektet.

Kanalens identitet. Valfri text, t.ex. Do0 för att beteckna kortets första kanal,
fysisk kabelmärkning etc.

Attributet används för att knyta ChanDo objektet till en bestämd kanal på
kortet. Kortets fysiska kanaler numreras 0,1, ... , ( MaxNoOfChannels -1), där
MaxNoOfChannels finns i kortobjektet.

Kortets kanalnummer räknas enligt korttillverkarens anvisningar.

Anger om värdet av ActualValue ska inverteras före utställning eller ej.
FALSE betyder att värdet inte ska inverteras; TRUE betyder att det ska
inverteras.

Idag är det i utvecklingsmiljön inte meningsfullt att tilldela InvertOn ett värde ?
0, eftersom värdet inte kommer att beaktas i målmiljön. Istället datasätts
InvertOn via kortobjektets InvMask1 ; se vidare under InvMask1 i
kortobjektet.

I målmiljön kan värdet av InvertOn ändras via Do-objektets MER-bild.

Signaltest. Anger om utsignalen ska baseras på ingenjörsvärdet ActualValue
eller på TestValue.

Idag är det i utvecklingsmiljön inte meningsfullt att tilldela TestOn ett värde ?
0 , eftersom värdet inte kommer att beaktas i målmiljön. Istället datasätts
TestOn via kortobjektets TestMask1

I målmiljön kan värdet av TestOn ändras via Do-objektets MER-bild.

Utvärdet baseras på TestValue istället för ActualValue då TestOn är TRUE.

Idag är det i utvecklingsmiljön inte meningsfullt att tilldela TestValue ett värde
? 0 , eftersom värdet inte kommer att beaktas i målmiljön. Istället datasätts
TestValue via kortobjektets TestValue1 ; se vidare under TestValue1 i
kortobjektet.

I målmiljön kan värdet av TestValue ändras via Do-objektets MER-bild.

Åtgärdsvärde. Utsignalen sätts till FixedOutValue istället för ActualValue då
EmergBreakTrue är TRUE och EmergBreakSelect = 2.

EmergBreak -attributen tillhör ett $Node -objekt.

Idag är det i utvecklingsmiljön inte meningsfullt att tilldela FixedOutValue ett
värde ? 0 , eftersom värdet inte kommer att beaktas i målmiljön. Istället
datasätts FixedOutValue via kortobjektets FixedOutValue1 ; se vidare under
FixedOutValue1 i kortobjektet.

I målmiljön kan värdet av FixedOutValue ändras via Do-objektets MER-bild.

 Specifies the data representation of the raw value.
