Konfiguring av analog ingångskanal.

Konfigurerar analog ingångskanal oberoende av det fysiska Ai-kortets typ. För
omvandling från signalvärde till ärvärde används polynom .

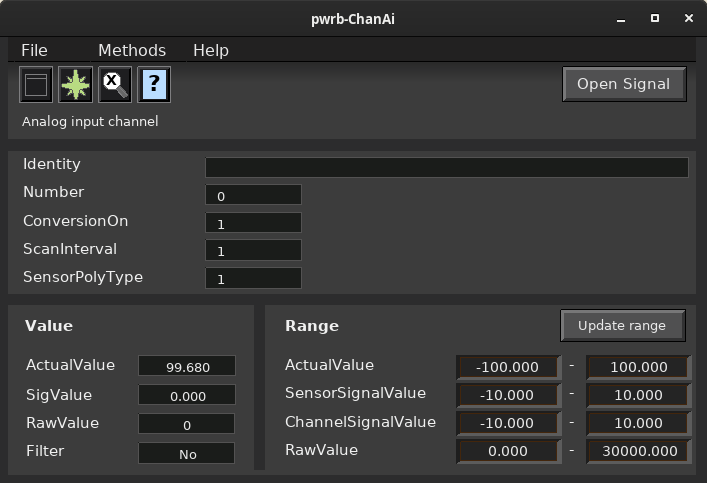

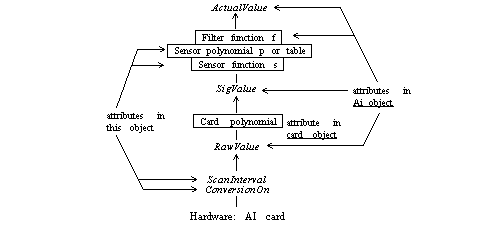

Figuren nedan visar stegen i omvandlingen av en Ai-signal med inblandade
attribut. Den interna filtreringen omfattar lokala Ai signaler.

SigValue omvandlas till ActualValue via givarfunktionen g , givarpolynomet p
och filtret f enligt.

ActualValue = f ( p( g( SigValue ) ) ), där valet av

-- givarfunktion g styrs av SensorTypeCode
-- givarpolynom p styrs av SensorPolyType
-- filter f styrs av FilterType i Ai objektet

Placeras direkt under Ai-kortobjekt.

ChanAi objekt konfigureras under lämpligt Ai-kortobjekt.

Rack- och kortobjekt för olika I/O system är separat dokumenterade.

För att skapa kortobjekt med tillhörande kanalobjekt används lämpligen
funktionen 'Configure Card' i "Utility Window".

• ChanAit

Valfri text för att beskriva kanalen eller dess användning.

Namn på Ai-signalobjekt knutet till kanalobjektet.

Kanalens identitet. Valfri text, t.ex. Ai0 för att beteckna kortets första kanal,
fysisk kabelmärkning etc.

Attributet används för att knyta ChanAi objektet till en bestämd kanal på
kortet. Kortets fysiska kanaler numreras 0,1, ... , ( MaxNoOfChannels -1), där
MaxNoOfChannels finns i kortobjektet.
Kortets kanalnummer räknas enligt korttillverkarens anvisningar.

Anger om signalobjektets RawValue ska uppdateras eller ej. FALSE betyder
ingen uppdatering; TRUE innebär att RawValue kommer att uppdateras med
cykeltiden ScanInterval.

Anger, i förhållande till grundperioden T0, hur ofta RawValue ska läsas in och
konverteras till ActualValue .
IO-jobbet hanterar lokala Ai signaler med grundperioden T0 = CycleTimeBus
och icke-lokala Ai signaler med grundperioden T0 = CycleTimeSerial ; se
IOHandler).

ScanInterval ska vara = 1.

RawValue kommer att uppdateras med perioden: ScanInterval · T0.

 The Low and High values of RawValRange specifies the
 raw value range of the channel.

 The Low and High values of ChannelSigValRange specifies the
 signal range of the channel.

Ingenjörsenhet för SigValue , t.ex. Volt.

Signalvärdet kan modifieras av givarfunktionen g före vidare hantering.
Följande givarfunktioner finns:

0 -- Normalfallet: g( SigValue ) = SigValue

Anger på vilket sätt givarfunktionens värde g( SigValue ) ska omvandlas.
Följande konverteringstyper finns att välja mellan:

0 -- Ingen omvandling: p ( g( SigValue ) ) = g( SigValue )
1 -- Normal omvandling via givarpolynomet: p ( g( SigValue ) ) =
SensorPolyCoef0 + SensorPolyCoef1 g( SigValue ) +
SensorPolyCoef2 g( SigValue )

SigValue tillhör det Ai objekt som utpekas av SigChanCon . SensorTypeCode
anger givarfunktionen g.

Anger den konstanta termen i givarpolynomet; se ovan.

Koefficienter i givarpolynomet; se ovan

Koefficienter i givarpolynomet; se ovan

 The Low and High values of SensorSigValRange specifies the
 part of the ChannelSigValRange that is used by the sensor.
 For example, the channel can have a signal range of -20 - 20 mA
 but the sensor only utilizes 4 - 20 mA.

 The Low and High values of ActValRange specifies the
 range of the ActualValue of the signal. These values are
 correlated to the SensorSigValRange.

 Specifies the data representation of the raw value.
