Mod objektet CompModeDM hanteras en digital orderutgång och en manöverbild med
 Öppna/Stäng, Auto/Man knappar och lokalindikator för att styra en drift. CompModeDM
 används bl.a i objektet BaseMValve.

 Körsätt som kan konfigureras:

 - Fjärr mod auto/man  Driftens auto/manuell mod styrs av knappar i bilden
 - Fjärr mod extern    Driftens auto/manuell mod styrs av "extern" funktion via PLC programmet
 - Lokal mod           Driften styrs via manöverlåda placerad lokalt vid driften

 Det finns inte någon inbyggd larmhantering i objektet.

 Knappar Auto/Man växlar mod i fjärrstyrning och Öppna/Stäng knappar används för att
 manuellt styra driften i fjärrstyrning (från bild, ej lokalt vid driften).

 - Knappar Man/Auto väljer mod vid fjärrstyrning

 - I lokal mod förreglas styrning via Auto/Man och Öppna/Stäng knappar dimmas. Det finns
   ingen indikator som visar att lokal mod är aktiv.

 - Dimmade Öppna/Stäng knappar betyder att auto mod gäller eller lokal mod är aktiverad.

 - Indikatorer Öppna/Stäng visar status på orderutgången enbart vid manuell körning.

Konfigurering

 Mod objekt CompModeDM  hanteras en digital orderutgång som innehåller funktioner:

 -Öppna/Stäng order.
 -Dimmar knappar i objektsbild så felmanövrering undviks.

 Öppna/Stäng orderutgång OutRef styrs av fyra moder:

 -1 Ingång RefAuto från funktionsobjektet och intern auto/man mod.
 -2 Ingång RefAuto från funktionsobjektet och extern auto/man mod.
 -3 Knapp Öppna/Stäng från bilden i manuell mod.
 -4 Ingång LocalOrder från funktionsobjektet och LocalMode.

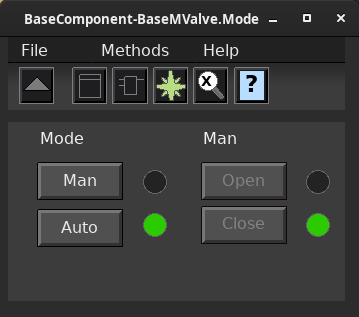

 Bilden ovan visar en konfiguration där nästa alla objektets funktioner används.
 Operatören väljer manuell eller auto mod via knapparna Man/Auto. I auto styrs
 utgången OutRef av funktionsobjektets ingång RefAuto.



 Bilden ovan visar en konfiguration där objektets utgång ENDAST styrs av funktionsobjektets
 ingång RefAuto, dvs auto mod är alltid rådande. Egentligen har objektet inget funktion att
 uppfylla mer än som ett enkelt förreglingsobjekt (AND grind).

 Genom att konfigurera attributet OpOnlyAuto i objektet till 1 får man denna bild/funktion.

 Om Ready är låg förreglas utgången, detta gäller i alla moder. OBS! Auto/man mod påverkas
 inte av ready, dvs vill man gå ur autoläget när ready går låg får man själv styra det via
 PLC programmet.


 För PLC programmering används funktionsobjektet CompModeDMFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.


• CompModeDMFo
• BaseMValve

  Påverkas normalt via knapp Auto i objektsbild, nollställs alltid.
  Funktionen på knappen i bilden är "SetDig".

  Påverkas normalt via knapp Man i objektsbild, nollställs alltid.
  Funktionen på knappen i bilden är "SetDig".

  Är hög när aktuell mod är manuellt, påverkas av objektsbildens knappar Man/Auto.
  Om konfigurationen OpAutoOnly är 1 används inte denna mod, dvs det är ALLTID
  auto mod som gäller.

  Påverkas via ingång i funktionsobjektet och är normalt en omkopplare i lokal
  manöverlåda. Denna mod gäller före alla andra.

  Påverkas via ingång i funktionsobjektet och styrs normalt ifrån en lokal manöverlåda.

  Konfiguerar att inga knappar mm syns i objektsbilden och samtidigt görs manuell mod
  verkningslös, dvs objektet uppför sig som det ALLTID är auto mod som gäller. Denna
  konfiguration används mycket sällan!

  Påverkas normalt via knappar Öppna/Stäng i objektsbild. Funktionen på knappar i
  bilden är "SetDig" och "ResetDig".

  Dimmar knappar Öppna/Stäng i objektbilden. Detta händer när objektet är i auto mod
  eller lokal mod.

  Inställningsattribut (1:a) när man använder lokal mod för objektet.

  Textsträng som visar ett L och M ihop med objektets objektsymbol i bilder, (L)okal, (M)anuell.
  Visas ingen bokstav betyder det att objektet är i auto.

  Referens som visar vilket objekt funktionsobjektet har blivit knuten (connected) till.
