Objekt BaseOverloadRelay hanterar övervakningen och en tillhörande objektsbild för
 ett överströmsrelä/motorskydd eller liknande (normalt monterat på en kontaktor).

 Objektet övervakar när en digital ingång går hög och A-larm genereras. Vill man att
 skyddet ska larma/aktiveras när ingången går låg får man ändra attributet "InvMask"
 på kanal/kortobjektet för Di signalen.

 Man kan hindra larm att aktiveras via ingång DisableSup i PLC funktionsobjektet, OBS!
 att detta INTE påverkar larmutgången Overload i PLC funktionsobjektet.

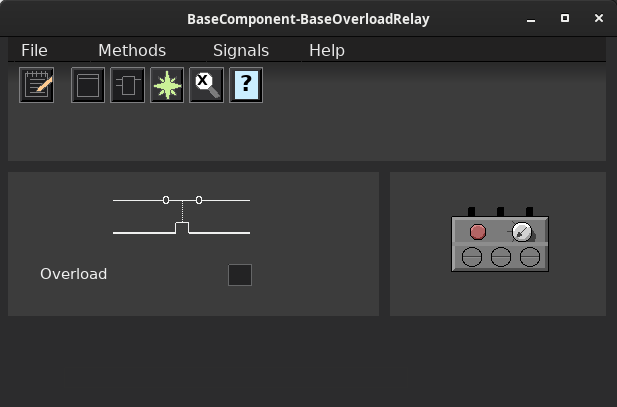

 Indikatorn Overload blir röd när skyddet löser ut.

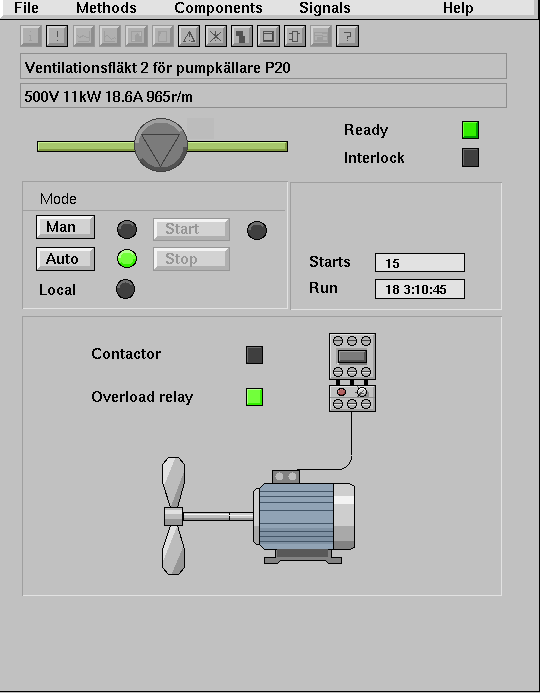

 Bilden visar när en BaseOverloadRelay används som motorskydd ihop med en kontaktor.

Konfiguration

 Objektet innehåller en Di signal Overload som ska kopplas till Di-kanalen.

 BaseOverloadRelay har en larmutgång och en inställning som kan ändras:

 -AlarmText     Larmtext överströmsrelä utlöst som kan ändras

 -Overload      Larmutgång i PLC funktionsobjektet, status om larm utlöst är aktiverat (1:a) eller inte (0:a)

 För PLC programmering används funktionsobjektet BaseOverloadRelayFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.

 Inget simuleringsobjekt finns för detta objekt.


• BaseOverloadRelayFo

 Superklass, klicka på länk Component för mer beskrivning om objektattributet.

 Digital Di ingången som är 1 vid utlöst överströmsskydd. Kan inverteras i kanal/kortobjektet
 "InvMask".

 Overload alarm text.

  Anger om larmövervakning kopplas bort (1:a) eller inte (0:a). Styrs via ingång "dis" på
  PLC funktionsobjektet. OBS! Att larmutgången Overload i PLC funktionsobjektet och färgstyrning
  i bilder INTE påverkas.

 Referens som visar vilket funktionsobjekt objektet har blivit knuten (connected) till.
