Handventil med två gränslägen.
 BaseManValve objektet hanterar två digitala ingångar för öppet och stängt läge.
 Ingångar går att konfigurera (välja bort).

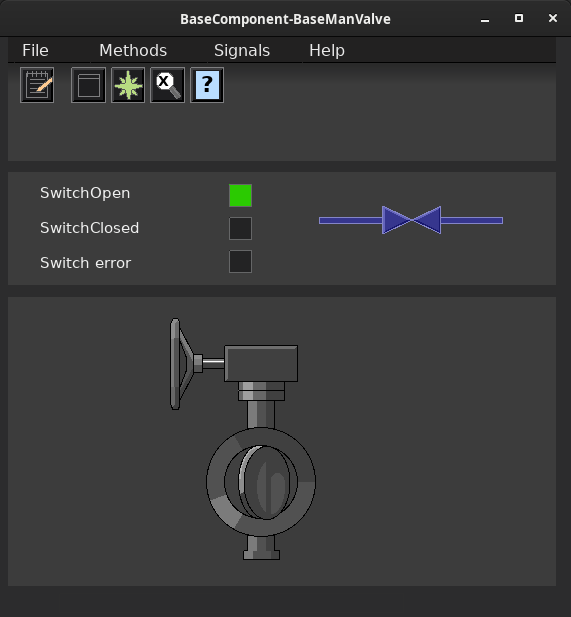

 Grafiska symboler för detta objekt är:

   BaseComponent/
  -ManValve
  -ManValveNoSwitches
  -ManValveSwitchClosed
  -ManValveSwitchOpen
  -ManValveTwoSwitches

 Konfigurationsvalet bestämmer vilken symbol som bör användas.


 Dynamik:

  - Originalfärgen när ventilen är öppen.
  - Vit färg när ventilen är stängd.
  - Grå färg när ventilen inte är stängd eller öppen om gränslägen finns (mitt i mellan).
  - Röd blinkande färg när det är fel (båda gränslägen påverkade).

    Objektets metoder (menyval) öppnas med höger musknapp.


 Om ventilen inte har några gränslägen kan man manuellt i objektbilden sätta öppen eller stängt
 läge. För att välja denna funktion ska attribut OpIndication ställas till 1, dessutom ska
 objektsymbolen ManValveNoSwitches användas.

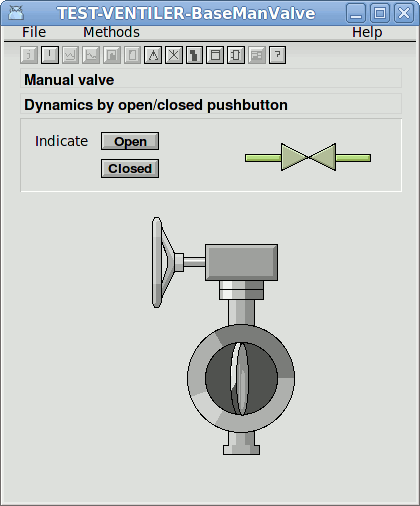

 Bilden ovan visar en konfiguration där ventilen inte har några gränslägen men manuell
 möjlighet (knappar i bilden) att visa öppet eller stängt läge.

 Genom att konfigurera attributet OpIndication till 1 får man denna bild/funktion.


 BaseManValve övervakar och genererar larm:

 -Gränslägesfel   Övervakning att inte båda gränslägen är påverkade samtidigt.

Konfigurering

 BaseManValve objektet hanterar 4 olika alternativ för Di signaler gränslägen:

  1 TwoSwitches            Gränsläge öppen och stängd.
  2 SwitchOpen             Bara gränsläge öppen.
  3 SwitchClosed           Bara gränsläge stängd.
  4 NoSwitches             Inga gränslägen.

  OBS! valet NoSwitches innebär att också att objektsymbol ManValveNoSwitches ska användas

  Objektet innehåller signaler som ska kopplas till I/O kanaler.

  - SwitchOpen    Di (valbart)
  - SwitchClosed  Di (valbart)

  Ska en ingång inverteras för rätt funktion får man ändra attributet "InvMask" på
  kanal/kortobjektet för Di signalen.

 För PLC programmering används funktionsobjektet BaseManValveFo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.


 Inget simulering finns för detta objekt.


• BaseManValveFo

 Superklass, klicka på länk Component för mer beskrivning om objektattributet.

  Attribut för att hålla reda på vilket konfigurationsalternativ (bild) som är valt.
  (ConfigureComponent method)

  Digitalingång stoppgränsläge för öppet läge.

  Digitalingång Stoppgränsläge för stängt läge.

  Går hög om A-larm är aktivt, objektsymbol börjar blinka rött

 Alarm text for switch alarm.

  Uppräkningsattribut för att hålla reda på positioner.

  Indikerar att ventilen är stängd när inställningsattribut OpIndication används (1:a).

  Om ventilen inte har några gränslägen kan man manuellt i objektbilden välja öppen eller stängt
  läge, för att få denna denna funktion ska attribut ställas till 1, dessutom ska objektsymbolen
  ManValveNoSwitches användas.

  Backup för att minnas ventilens läge IndClosed när OpIndication används (1:a).

  Referens som visar vilket objekt funktionsobjektet har blivit knuten (connected) till.
