BaseFcPPO3 objektet hanterar en motor som styrs av en frekvensomriktare via fältbussen
 Profibus/dp genom att kommunicera med standard PPO3 protokollet (Parameter/Process data object).
 PPO3 protokollet är begränsad att visa processvärden, endast hastigheten (oftast varvtal) kan läsas
 av och ingen parametrering kan göras under drift. Önskar man mer funktionalitet bör man använda
 BaseFcPPO5 objektet istället.

 Till detta objekt hör PLC funktionsobjektet BaseFcPPO3Fo och ett Profibus/modulobjekt
 BaseFcPPO3PbModule som beskrivs under rubrik konfiguration nedan samt ett slavobjekt Pb_DP_Slave.

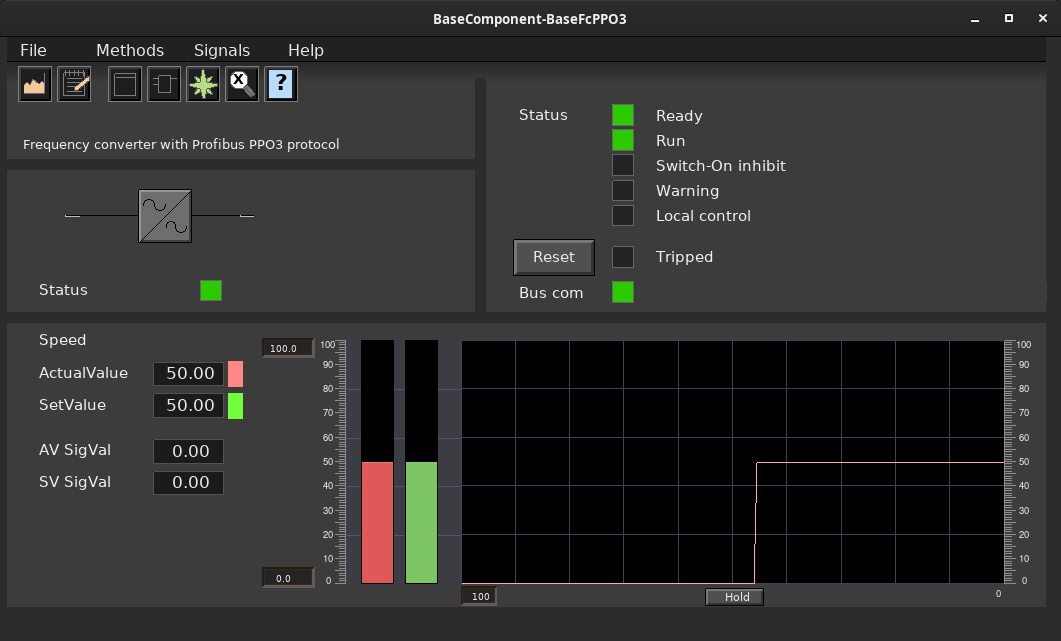

 Objektet har också en objektsbild som visar status på omriktaren och processvärden i graf och
 stapelform. Det finns även ett trendobjekt som visar hastighet i en bild.


 Det finns ingen symbol för detta objekt.

 Indikatorer:

  - Ready är grön när motorn kan startas.

  - Run är grön när motorn körs (snurrar).

  - Switch-On inhibit är röd när omriktaren är förreglad att starta.

  - Warning är gul om omriktaren vill varna för något, annars grå. Varningen läses av på
    omriktarens display.

  - Local control är gul om omriktaren är ställd för körning via omriktarens displayenhet.
    Dvs omriktaren tar inte emot styrorder via Profibus, bara lokalt på omriktaren.

  - Tripped är röd om omriktaren löst ut, Reset knappen bredvid indikatorn återställer
    omriktaren om den är konfigurerad för fjärråterställning.

  - Bus-com visninsfältet visar status på profibuskommunikationen mellan omriktaren och styrsystemet.

  - Status bredvid omriktarsymbolen är grön när omriktaren är redo att köras, annars gul.
    Trippar omriktaren blir den röd. Blinkar grön vid uppstart (elkraft till).

 Knapp:

  - Knapp Reset återställer trippad omriktare om den är konfigurerad för fjärråterställning.


 Frekvensomriktarobjektets Ao signal RefSpeed attribut PresMaxLimit och PresMinLimit anger i bilden
 speed-grafens visningsområde. Dessa går att ändra genom att klicka på grafen/värdena.


Konfigurering

 Se rubrik Plc kod, Simulering och Profibus/dp nedan.


 För PLC programmering används funktionsobjektet BaseFcPPO3Fo.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.

 För simulering använder man funktionsobjektet BaseFcPPO3Sim.

 För frekvensomriktarens Profibus/dp kommunikation med protokollet PPO3 ska man använda modulobjektet
 BaseFcPPO3PbModule. Se klasshjälp för BaseFcPPO3PbModule objektet där en utförligare beskrivning hur
 man skapar ett modulobjekt i nodehierarkin och konfigurerar profibus för en frekvensomriktare.

 Koppla därefter modulen till objekt BaseFcPPO3 planthierarkin med hjälp av IoConnect funktionen.

 (se objekt BaseFcPPO3PbModule för mer info och exempel)

 PPO3 protokollets data kallas för PZD (prozessdaten). Anpassning/skalning mellan Proview och
 omriktarens IO signaler måste också göras i objekt/profibusmodul BaseFcPPO3PbModule kanalobjekten
 ChanAi och ChanAo för aggregatet, signaler som bör gås igenom är:

  -O_REF     Referens (börvärde i varvtal är att föredra)
  -I_ACT     Ärvärde  (varvtalsvärde är att föredra)


• BaseFcPPO3Fo
• BaseFcPPO3PbModule
• BaseFcPPO3Sim

  Textfält synlig i XTT som beskriver objektet lite mer än namnet på objektet

  Textfält synlig i XTT som specificerar frekvensomriktaren

  Fördefinierad insignal statusord SW, se omriktarmanual och objekt BaseFcPPO3PbModule.

  Fördefinierad insignal hastighetsärvärde ACT, se omriktarmanual och objekt BaseFcPPO3PbModule.

  Fördefinierad utsignal styr-kontrollord CW, se omriktarmanual och objekt BaseFcPPO3PbModule.

  Fördefinierad utsignal hastighet/referens börvärde REF, se omriktarmanual och objekt BaseFcPPO3PbModule.

  Går hög om omriktaren varnar för något eller den inte är redo för fjärrstyrning.

  Går hög om omriktaren trippar.

  Beordring om återställning vid trippad omriktaren. Påverkas normalt via knapp Reset i objektsbild,
  nollställs alltid.

  Går hög när proview har kontakt/kommunikation med omriktaren via profibus/dp.

  Omriktare uppstartad alternativt redo och i fjärrstyrningsmod, dvs att larma är okej.

  Omriktare startar upp (tidsfördröjning), styr indikatorer att blinka i objektbild mm. Se
  attribut PowerUpTime.

  Omriktare driftklar och redo för fjärrstyrning via Profibus.

  Omriktare driftklar, signal/bit i statusordet StatusWordSW.

  Omriktare startad, signal/bit i statusordet StatusWordSW.

  Omriktare utlöst, signal/bit i statusordet StatusWordSW.

  Omriktare förreglad, signal/bit i statusordet StatusWordSW.

  Omriktare i varning, signal/bit i statusordet StatusWordSW.

  Omriktare i fjärrstyrningsmod, signal/bit i statusordet StatusWordSW.

  Tid i sekunder man anser omriktare tar för att komma igång (boota) vid spänningstillslag.

  Larmtext för omriktare i lokal mod.

  Larmtext för utlöst omriktare.

  Larmtext för omriktare i varningsläge.

  Larmtext för omriktare i felläge (trasig).

  Larmtext för omriktare när kommunikationen är nere.

  Trendobjekt visas enligt trendmetoden, referens till objektets PlotGroup objekt.

  Ämnesreferens till hjälpen för objektet

  URL till datablad för objektet

  URL till elschema för objektet

  Notering (synlig i objektsbild) för objektet

  URL till ett fotografi för objektet

  Trendobjekt för ärhastighet (varvtal oftast).

  Trendobjekt för börreferens/hastighet (bör varvtal oftast).

  Trend plottgrupp för signaler som definierats i trendobjekten.

  Referens som visar vilket objekt funktionsobjektet har blivit knuten (connected) till.

  Referens som visar vilket simulerings-funktionsobjekt objektet har blivit knuten (connected) till.

  Referens till profibusmodulen i planthierarkin för signalutbyte med omriktaren.

  Referens till profibusnodens status, dvs om kommunikationen är okej (syns bara i runtime).
