Riktningsventil, 2-lägesstyrd med mittenläge.
 BaseDirValve objektet hanterar två digitala utgångar och Auto/Man mod för att
 styra en ventil med mittenläge (5/3 ventil).

 Knappar i bilder kan konfigureras för olika händelser såsom Öka/Minska, Upp/Ner,
 Fram/Back och Öppna/Stäng.

 Funktionen (PLC programmen) för detta objekt ligger i själva verket i CompModeD2M objektet.


 Det finns ingen grafisk symbol för detta objekt

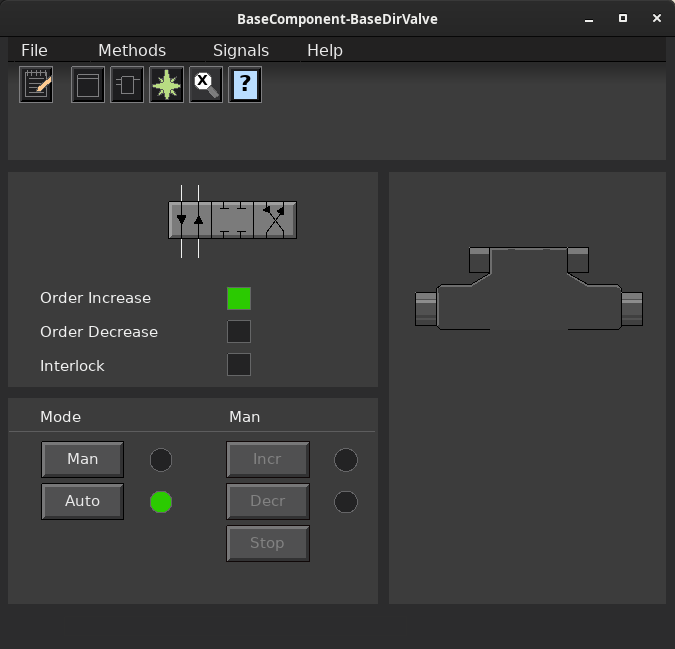

 Bilden visar när man manuellt beordrat öka, dvs utgången OrderIncr är 1.

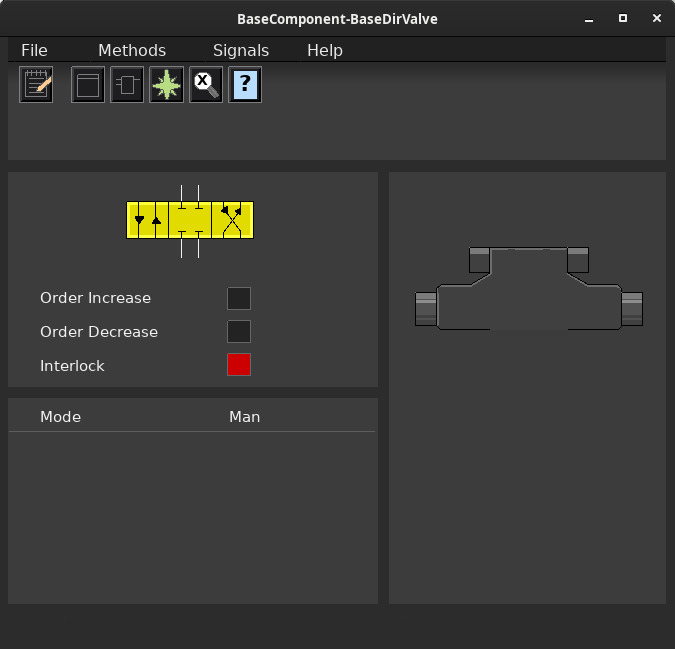

 Bilden ovan visar en konfiguration där ventilen inte har någon mod styrning (inga knappar i bilden).
 Dvs ingångar ExtOrderIncr, ExtOrderDecr i funktionsobjektet styr.

 Genom att konfigurera det inbyggda CompModeD2M objektet attributet OpAutoOnly till 1 får man denna
 bild/funktion.

 Ventilen visas i ett läge där den är förreglad via ingången ExtInterlock i funktionsobjektet
 (röd indikator Interlock i bilden).


 Dom olika moder Auto/Manuell som kan förekomma hanteras utav mod objektet CompModeD2M, se
 detta objekt för mer info.


 Ingen direkt övervakning och felhantering hanteras utav objektet.

Konfigurering


  - IncrDecr     Väljer knappar i objektsbild med text Öka/Minska
  - UpDown       Väljer knappar i objektsbild med text Upp/Ner
  - ForwBack     Väljer knappar i objektsbild med text Fram/Back
  - OpenClose    Väljer knappar i objektsbild med text Öppna/Stäng


 Objektet innehåller signaler som ska kopplas till I/O kanaler.

  - OrderIncr     Do
  - OrderDecr     Do



 För PLC programmering används funktionsobjektet BaseDirValve.


 Skapa ett funktionsobjekt i PLC editorn och koppla till objektet i planthierarkin.

 Inget simuleringsobjekt finns för detta objekt.


• BaseDirValveFo

 Superklass, klicka på länk Component för mer beskrivning om objektattributet.

 Attribut för att hålla reda på vilket konfigurationsalternativ (bild) som är valt.
 (ConfigureComponent method)

 Digitalutgång för ventilens styrorder öka (öppna, upp, fram)

 Digitalutgång för ventilens styrorder minska (stäng, ner, back)

  Mod objekt som hanterar mod Auto/Man och dynamik i bilde.
  Se länk CompModeD2M för mer info.

 Går hög när ingången ExtInterlock går hög i funktionsobjektet, objektsymbolen blir också gul
 i objektsbilden.

  Förreglingsingång på funktionsobjektet, ska vara falsk annars tas orderutgång ner i
  ALLA moder. OBS att ingen påverkan av moder görs, dvs auto går inte över i manuellt
  om ExtInterlock går hög.

  Uppräkningsattribut för att hålla reda på positioner.

  Referens som visar vilket objekt funktionsobjektet har blivit knuten (connected) till.
